Comment inclure des vues 2D et des objets 3D sur le même plan dans AutoCAD – Rapide et facile
Connaître en profondeur tous les outils et fonctions des programmes de conception est aujourd’hui essentiel. C’est le domaine du design, précisément, celui qui a connu la plus forte croissance ces dernières années. Quel est l’un des meilleurs programmes pour ce poste? AutoCAD, savez-vous comment inclure des vues 2D et des objets 3D dans le même plan AutoCAD ?
Ce programme et d’autres peuvent être extrêmement complexes pour certaines personnes. Cependant, il est toujours temps de se nourrir de nouvelles connaissances et de les appliquer.
Un regard sur le merveilleux AutoCAD
Le marché des logiciels de conception 2D et 3D est extrêmement fort. Il n’est donc pas facile de se démarquer de la manière dont AutoCAD a fait. Ce programme a été lancé en 1982 et s’est classé parmi les meilleurs depuis.
Tout cela est dû aux fonctions dont il dispose. Entièrement capable de développer des plans architecturaux complexes et de répondre aux besoins de projets d’ingénierie ambitieux . Raisons plus qu’assez de vouloir le maîtriser parfaitement.
Outils en vedette
Toute la renommée qu’AutoCAD a due à son utilité centre sa raison d’être dans le grand arsenal de fonctions dont il dispose. Si vous avez été impressionné par la barre d’outils et le ruban, en creusant plus profondément, vous l’aimerez encore plus!
Et, ce programme extraordinaire enregistre des options extrêmement intéressantes . Parmi eux, la possibilité d’ utiliser des commandes pour exécuter l’option «Crop».
Compatible avec votre ordinateur?
Pour disposer de la dernière version d’AutoCAD sur votre ordinateur, certains paramètres doivent être respectés. L’un des éléments les plus élémentaires et les plus élémentaires concerne le système d’exploitation. En ce sens, il est important de noter qu’AutoCAD est disponible, principalement, pour les ordinateurs avec Windows et MacOS .
Dans le cas du système d’exploitation appartenant à Microsoft, AutoCAD peut être utilisé sous Windows 7, 8.1 et 10. Alors que dans celui appartenant à Apple, il est compatible avec les versions 10.13, 10.15 et 11. Tous les systèmes d’exploitation doivent être 64 bits .
Le problème des vues
Entre autres fonctionnalités intéressantes, AutoCAD vous permet d’inclure des vues 2D et des objets 3D sur le même plan. Le problème dans ces cas est que le fait d’avoir deux objets de formats différents peut parfois causer des problèmes .
C’est pourquoi, ci-dessous, vous trouverez un guide pratique qui vous aidera à résoudre tout problème. Alors, prenez un crayon et du papier et faites attention à chaque indication.
Comment inclure des vues 2D et des objets 3D dans le même plan AutoCAD?
Vous vous demandez sûrement pourquoi cela pose-t-il des problèmes? L’explication est la suivante. Lorsque vous avez deux objets (un 2D et un 3D), la vue de l’un des deux formats générera une erreur dans l’autre .
Lorsque vous définissez une vue 2D, par exemple, vous n’aurez pas la possibilité de visualiser entièrement toutes les caractéristiques de l’objet 3D.
La solution pour s’adapter
Heureusement, Autodesk a été au courant de tous ces types de situations. Par conséquent, il a également développé l’option qui vous permettra de corriger ces erreurs . En ce sens, vous pouvez activer l’assistant de création . Cependant, la rotation du point de vue vous aidera à ajuster votre vue pour mieux apprécier les objets 3D. Pour ce faire, vous devez:
- Sélectionnez l’objet.
- Appuyez sur la touche «Shift» et, sans relâcher la touche, tournez la molette de la souris.
Maintenant, après cette action, vous aurez sûrement remarqué que les objets en vue 2D ont subi quelques modifications . Maintenant, pour corriger cela, vous devez:
- Accédez à l’un des onglets «Présentation» .
- Recherchez et cliquez sur l’option pour créer une nouvelle fenêtre .
- Déplacez le dessin 2D vers la zone de la fenêtre de votre choix.
- Désactivez la fenêtre (en cliquant en dehors de celle-ci).

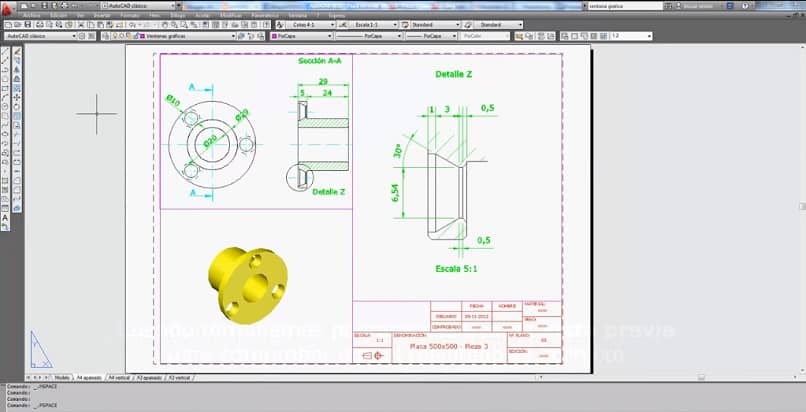

- Créez une autre fenêtre, dans laquelle vous allez maintenant inclure l’objet 3D . Utilisez les outils AutoCAD pour modifier le style visuel des objets .
Tout prêt!
Avec ces étapes simples, vous aurez une fenêtre graphique avec des objets en vue 2D et 3D simultanément . Un outil extrêmement utile dont vous devez apprendre à tirer le meilleur parti. Qu’attendez-vous pour essayer?
