Comment insérer et modifier des images JPG dans SolidWorks

0 8.177 3 minutes de lecture

Si vous commencez à vous lancer dans la conception de la modélisation de pièces avec le programme Solidworks et que vous souhaitez savoir comment insérer et éditer des images jpg dans ce programme, continuez à lire, nous vous indiquerons plusieurs outils à utiliser en fonction de vos besoins. Mais d’abord, nous allons vous donner un bref aperçu de ce programme.

Œuvres solides

Il s’agit d’un programme de conception assistée par ordinateur (CAO) dont le but est la modélisation mécanique en 2D et 3D. Le logiciel permet la manipulation de la conception en facilitant l’ animation de la rotation dans le plan et en créant des pièces et des assemblages, en dérivant des dessins techniques comme un autre type de données nécessaires à la production.

Le programme est basé sur de nouvelles technologies de modélisation avec des systèmes de CAO . Faciliter le processus de traduction de l’idée mentale du concepteur dans le système de conception assistée par ordinateur.

Avantages du programme

Le logiciel est un système axé sur les dimensions. En modifiant les dimensions, ils aident à faire varier la taille et la forme de la pièce, sans altérer l’intention de conception.

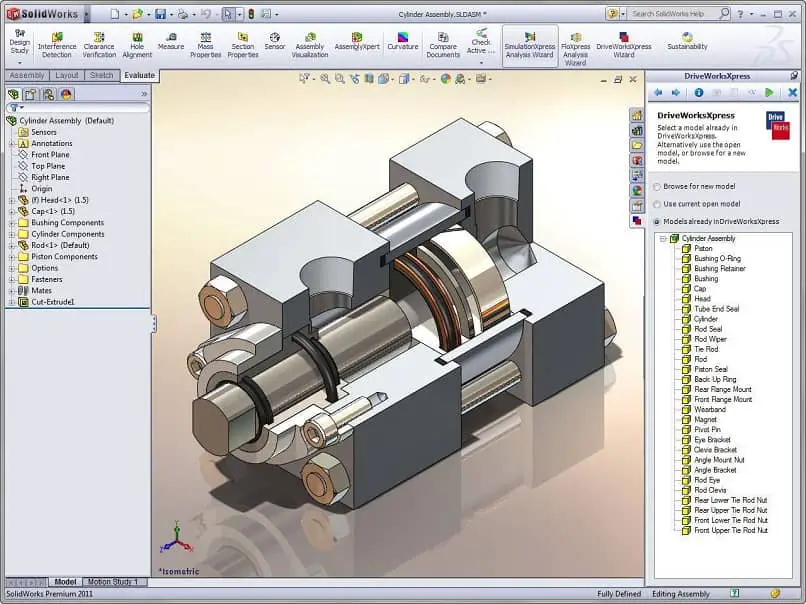

Les modèles 3D Solidworks sont constitués de pièces, d’assemblages et de dessins . Tous ces composants reflètent le même modèle dans différents documents; Par conséquent, toute modification apportée au prototype est automatiquement modifiée par les autres documents contenant ledit modèle.

Comment insérer et modifier des images JPG dans SolidWorks

Avant d’insérer des images, tout dépendra de ce que vous avez dans l’espace de travail et de ce que vous avez en tête de faire. Pour cela nous vous proposerons plusieurs options d’insertion en fonction de vos besoins.

Ouvrez d’abord le programme Solidworks
Dans le menu en haut à droite du programme, allez dans «Fichier», dans la boîte de dialogue qui apparaît à l’écran recherchez le fichier sur lequel vous allez travailler. Appuyez ensuite sur le bouton «Ouvrir».
Accédez à votre espace de travail et cliquez sur la page pour marquer le point où vous allez inclure l’image.
Ensuite, vous allez en haut de l’écran, dans le menu cliquez sur «insérer» . Et puis cliquez sur «Image».
Recherchez le fichier avec une extension .jpg sur votre disque dur. Cliquez sur le bouton «Ouvrir» dans la boîte de dialogue lorsque vous avez sélectionné l’image.
Une fois l’image insérée, vous disposez d’outils pour la modifier, notamment la modification de la taille et de la transparence.

Insérer des images JPG dans des pièces dans Solidworks

Après avoir ouvert notre espace de travail, nous allons dans la case de droite «Apparences – Scènes – Décalcomanies» et sélectionnons «Décalcomanies».
Nous trouverons une grande variété d’options dans lesquelles nous choisirons des «logos». Nous sélectionnons et faisons glisser vers notre zone pour travailler et libérer.
Sur le côté gauche, la boîte avec les propriétés du format du logo est reflétée. Nous cliquons sur «examiner». Nous recherchons et sélectionnons l’image puis cliquons sur «accepter».
Une fois l’image insérée, nous procédons à son édition (taille, orientation, éclairage, etc.)

Insérer une image pour l’esquisse

On va dans le menu, on clique sur «nouveau».
Une fenêtre apparaîtra dans laquelle nous sélectionnerons notre zone de travail (Pièce, assemblage ou dessin). Nous choisissons de choisir «partie» et cliquez sur «accepter».

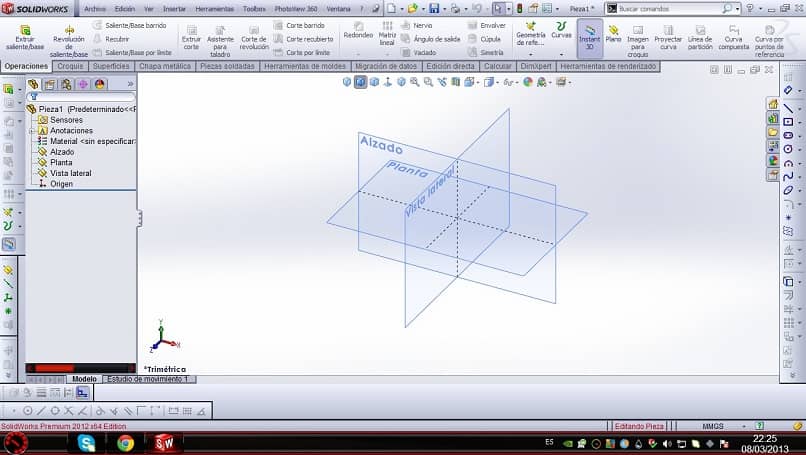

Dans la case de gauche, nous activons l’onglet «esquisse» et choisissons les 3 éléments (élévation, plan et vue de côté). Et vous verrez plusieurs cases à l’écran. Dans le clic droit de la souris, nous activerons la «vue latérale».
Dans le menu supérieur, nous cliquons sur «Outils», puis sur «Outils d’esquisse» et ensuite sur «Image d’esquisse».
Nous sélectionnons l’image à insérer.
Et pour l’édition, nous pouvons avoir la case à gauche, la section «propriétés». On peut modifier la taille, même si on veut la centrer dans le plan latéral on met une valeur négative dans le champ de l’axe «X».
Et les étapes d’insertion et d’édition de l’image sont répétées pour le prochain plan «Elévation».

Nous espérons que les connaissances exprimées dans cet article vous guideront pour résoudre des problèmes courants tels que l’insertion d’un objet ou d’une image au travail. Notre objectif est de permettre à l’utilisateur de gérer plus facilement les programmes émergents liés aux logiciels de CAO tels que Paint 3D afin que vous puissiez atteindre l’objectif souhaité . Note importante, pour profiter des avantages des systèmes de CAO tels qu’Autocad, il est essentiel de se tenir au courant de sa dernière version . Si vous souhaitez exprimer votre expérience avec cette application de conception ou avec Solidworks, vous pouvez nous le dire.
