Comment savoir combien de temps un objet se trouve entre les arêtes et les sommets dans 3D Studio Max

3D Studio Max est l’un des meilleurs programmes de visualisation 3D pour tous les étudiants en design ou fans de dessin. Avec un logiciel facile à utiliser et une variété d’outils étonnants, vous pouvez planifier vos projets   ou concevoir votre propre jeu vidéo.

Bien sûr, vous êtes ici parce que vous savez à quel point c’est utile , mais en tant que débutant, vous avez du mal à gérer certaines choses, ne vous inquiétez pas! Ici, nous allons vous apprendre non pas une, mais 4 façons très simples de savoir combien un objet mesure dans Studio Max 3D.

Méthode 1: convertir l’objet en polyligne modifiable

Ce formulaire est très précis pour connaître les mesures de n’importe quel objet, vous pouvez vous aider vous-même en redimensionnant les visionneuses 3D Studio Max afin de ne pas omettre aucun détail dans votre travail, procédez comme suit:

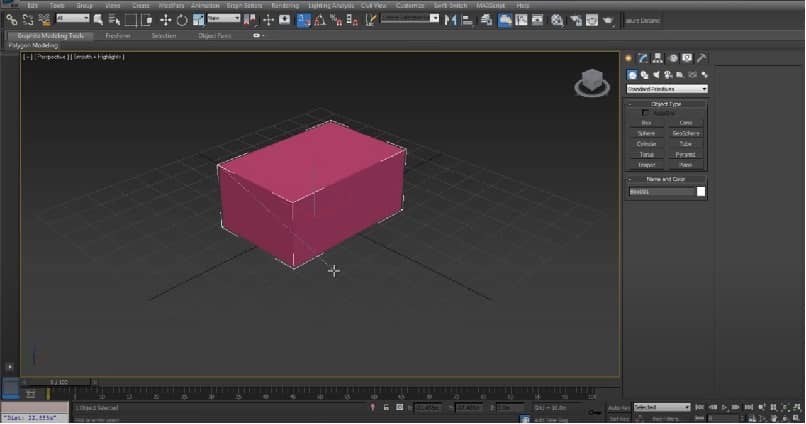

• Après avoir créé notre objet, appuyez sur F4 pour voir les lignes qui l’entourent, elles seront affichées en blanc
• Allez dans le panneau et cliquez sur Modifier >> Extruder
• Cliquez sur l’objet, puis faites un clic droit sur votre souris, un menu apparaîtra
• Cliquez sur Covert To >> Convert To Editable Poly , de sorte que vous convertirez l’objet en un Poly Line Editable
• En haut à gauche, cliquez sur Outils >> Mesurer la distance , puis activez le bouton d’accrochage
• Lorsque vous cliquez sur n’importe quel sommet de votre objet, une ligne en pointillé apparaîtra pour servir de règle.
• Sélectionnez un point A puis B sur l’un des axes X, Y et Z de l’objet
• En bas à gauche de votre écran, vous verrez la longueur de la ligne que vous venez de créer

Avec ce formulaire, il vous sera très facile de connaître les mesures de votre objet 3D de manière rapide et précise. Passons maintenant au deuxième formulaire qui vous aidera également à connaître les mesures du point A au point B d’un objet plat.

Voie 2: option ‘Utilitaires’

Ce formulaire peut paraître plus simple que le précédent et vous vous demandez pourquoi on ne vous explique pas ce formulaire depuis le début, continuez à lire pour comprendre le tableau dans son ensemble.

• Allez dans le tableau de bord et cliquez sur utilitaires >> Mesurer

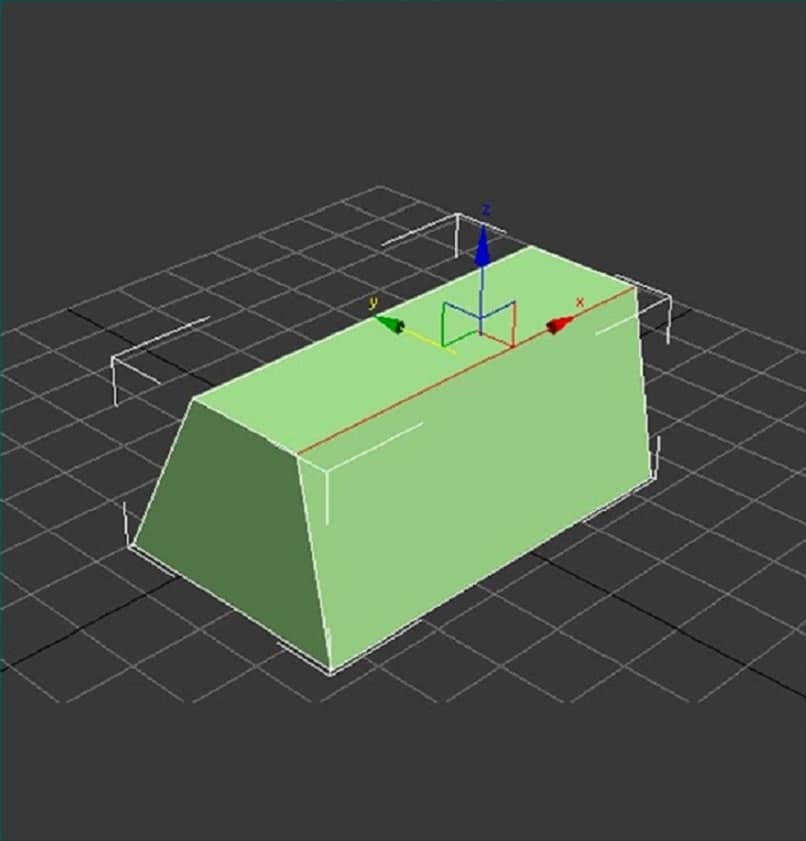

• Cliquez sur l’objet et vous verrez trois flèches de couleurs différentes qui vous montrent les axes X, Y et Z
• Dans la partie inférieure droite du panneau, il vous montrera les mesures

La raison en est que cet outil n’est généralement pas très précis avec des objets plus abstraits ou avec un matériau qui n’a pas l’air très bien, donc si vous voulez de la précision, nous vous recommandons la forme 1, bien sûr, avec de la pratique, vous verrez quelle forme vous convient le mieux.

Voie 3: utilisez l’option ‘Tape’

• Allez dans le panneau et appuyez sur «Créer» qui est la première icône de tous les outils
• Puis Helpers >> Tape >> Snaps Toggle une croix bleue apparaîtra
• Avec lui, on clique sur le point A et sans arrêter d’appuyer on glisse vers le point B
• Ainsi nous créons la bande, les mesures apparaîtront dans «Paramètres»

Voie 4: fabriquer notre propre outil de mesure

Avant de créer un objet sur notre avion, suivez ces étapes. Puisque vous devez faire certaines configurations pour pouvoir travailler :

• Allez dans le menu en haut de votre écran et cliquez sur Personnaliser >> Configuration des unités
• Un menu apparaîtra, ouvrez un autre en cliquant sur SystemUnit Setup
• Dans ce nouveau menu, changez l’option de «Milimètres» à «Mètres»
• Assurez-vous que les deux menus de vos options de mesure indiquent «Mètres»
• Cliquez sur «OK» dans les deux menus, créez maintenant votre objet
• Ensuite, allez dans Personnaliser >> Personnaliser l’interface utilisateur dans le nouveau menu qui apparaîtra à l’écran cliquez sur Barres d’outils >> Nouveau
• Donnez aux barres d’outils le nom que vous voulez, puis cliquez sur «OK» et dans le menu précédent vous verrez une liste «Action» avec de nouvelles options
• Dans cette liste, sélectionnez et faites glisser l’option « Mesurer la distance » vers les barres d’outils que vous avez créées, puis cliquez sur Enregistrer.

Cliquez maintenant sur Stap3D et le nouvel outil que vous venez de créer, vous verrez du Stap jaune qui vous aidera dans votre travail, appuyez sur les points A et B de l’objet à mesurer et dans le coin inférieur gauche il vous montrera le des mesures.

Ce formulaire vous aidera également à mesurer les distances entre différents objets dans l’avion, nous espérons que cet article vous aidera à continuer à lire sur notre page et à ne pas manquer les dernières mises à jour de 3D Studio Max .
