Algorius Net Viewer : visualisez, surveillez, surveillez vos réseaux et plus encore

Algorius Net Viewer est un programme qui permettra aux administrateurs réseau de visualiser, administrer, surveiller, inventorier et recevoir des notifications. Dans ce tutoriel, nous expliquerons ce que nous pouvons faire avec la version gratuite du programme, nous créerons une carte de notre réseau domestique et nous expliquerons toutes les fonctions dont nous pouvons profiter.

La première chose que nous allons faire est d’expliquer, de manière générale, ce que propose ce programme afin d’avoir une idée des possibilités qu’il peut couvrir. Ensuite, nous donnerons un exemple pratique et expliquerons certaines de ses fonctions spéciales.

Ce que propose Algorius Net Viewer à un administrateur réseau

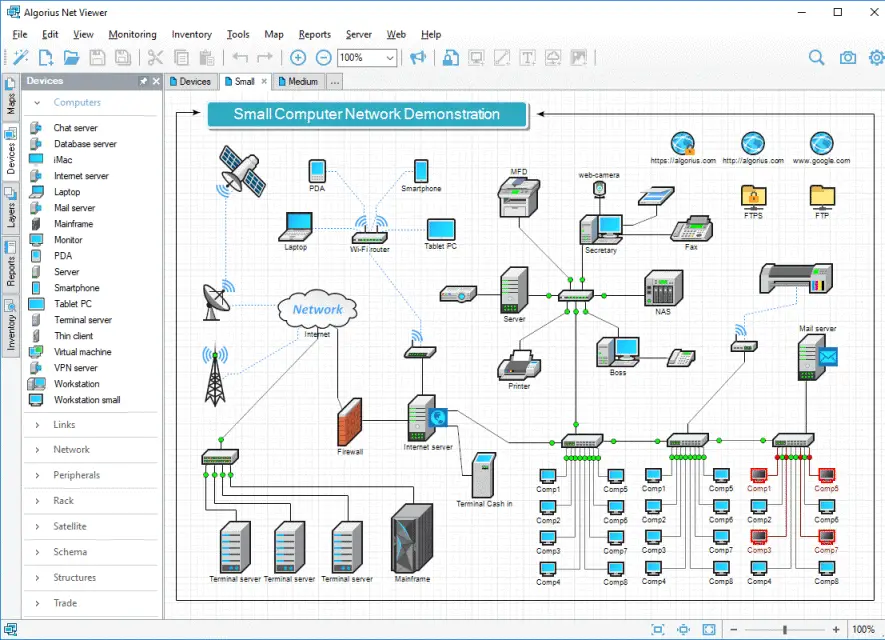

L’une de ses principales caractéristiques est de nous aider dans la visualisation . Ainsi, grâce à ce logiciel gratuit, nous pouvons visualiser confortablement l’infrastructure de notre réseau et y naviguer facilement. En ce sens, nous avons un éditeur de schéma de réseau informatique et nous pouvons même créer une carte de notre réseau de manière simple. De plus, il vous permet de créer des cartes géographiques qui vous permettent de positionner des appareils avec géoréférencement, de voir clairement leur emplacement géographique et d’importer et d’exporter des documents Visio.

Une autre de ses fonctions est l’ administration avec un itinéraire de suivi visuel, dans lequel avec un traceroute intégré, il nous montrera l’itinéraire vers l’appareil visuellement sur la carte et sous forme de texte. Ce n’est pas tout, il permet également l’analyse des ports et avec son utilitaire Wake-On-Lan intégré, nous pouvons allumer les ordinateurs à distance.

Il nous fournit également une surveillance avec un contrôle des services, serveurs et autres périphériques réseau. Ainsi, nous pouvons connaître notre situation actuelle via SNMP, WMI et d’autres protocoles.

Un autre élément important est que ce nous offre n otifications sur les événements réseau visuels, audio, texte, SMS ou e – mail Télégramme. Il permet également une animation d’événement afin que l’icône de notre équipe change lorsque quelque chose d’important se produit.

Enfin, il permet également de créer des rapports détaillés grâce à son modèle de rapport, son tableau de suivi, son récapitulatif statistique et ses rapports d’inventaire.

Installation et exigences minimales du programme

Avant de commencer, il convient de noter que la version gratuite présente une série de limitations. La surveillance des hôtes et des appareils sur une carte ne peut pas dépasser 25. De plus, vous ne pouvez pas avoir plus de 5 cartes ouvertes et la période disponible dans les rapports est d’un mois. Si vous avez besoin d’une capacité plus élevée, les prix commencent à partir de 10 € selon les appareils dont vous avez besoin et vous pouvez le vérifier ici .

Pour installer Algorius Net Viewer, vous avez besoin d’un PC avec ces exigences minimales :

1. Côté hardware, un CPU 400 MHz, 256 Mo de RAM et 55 Mo d’espace disque disponible.
2. Concernant les logiciels Windows 32 ou 64 bits (XP, Vista, 7, 8, 10, Server 2003 – 2019).

C’est maintenant au tour de l’installation, pour cela nous allons dans la section téléchargement du programme . Là, nous recherchons Algorius Net Viewer et cliquez sur télécharger pour télécharger le fichier. Ensuite, nous l’exécutons et suivons les instructions qui s’affichent à l’écran. Dans ce cas, vous n’avez rien à sélectionner de spécial.

Premiers pas avec Algorius Net Viewer

Une fois installé pour la première fois, l’écran de bienvenue suivant apparaîtra. Dans le menu ci-dessus, certains d’entre eux sont :

• Fichier : pour ouvrir et enregistrer des fichiers.
• Monitoring : les options de monitoring du réseau dans lesquelles on a la possibilité de rafraîchir la carte ou de la mettre en pause.
• Commandes : Voici les outils Wake-ON-LAN, Ping, Tracert, accès à distance et plus encore.
• Inventaire : options d’inventaire, nous pouvons cliquer sur Effectuer l’inventaire pour scanner les appareils sur notre réseau.
• Serveur : pour ajouter ou installer un serveur.

Sur la gauche, nous avons une liste avec laquelle nous pouvons plus tard classer et ajouter les icônes correspondantes sur la carte.

Déjà au centre, nous avons un accès direct aux options les plus courantes qui sont souvent utilisées comme «Créer une nouvelle carte» pour créer une nouvelle carte. Ces options se trouvent dans le menu supérieur, inclus dans l’une de ses sections.

Premières étapes pour créer une nouvelle carte

Si nous voulons créer une nouvelle carte, le moyen le plus simple est de cliquer sur Ouvrir l’assistant de découverte de réseau que vous avez indiqué dans l’image précédente dans un cadre rouge.

Ici, nous sélectionnons les segments Scan Networks , puis cliquez sur Next .

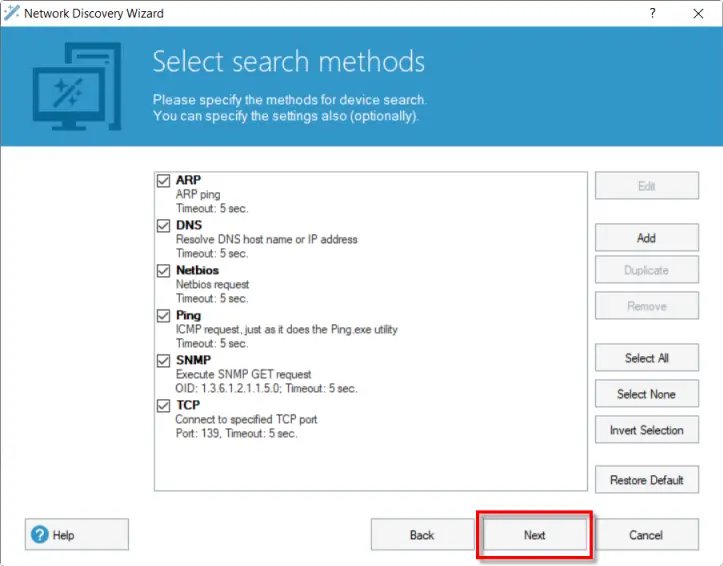

Sur cet écran, nous laissons toutes les options de recherche d’appareils activées et cliquez sur Suivant . Ensuite, il commence à analyser les ordinateurs que nous avons sur notre réseau. Le temps que cela prendra dépendra de sa taille. Dans notre cas, cela a pris environ 3 ou 4 minutes.

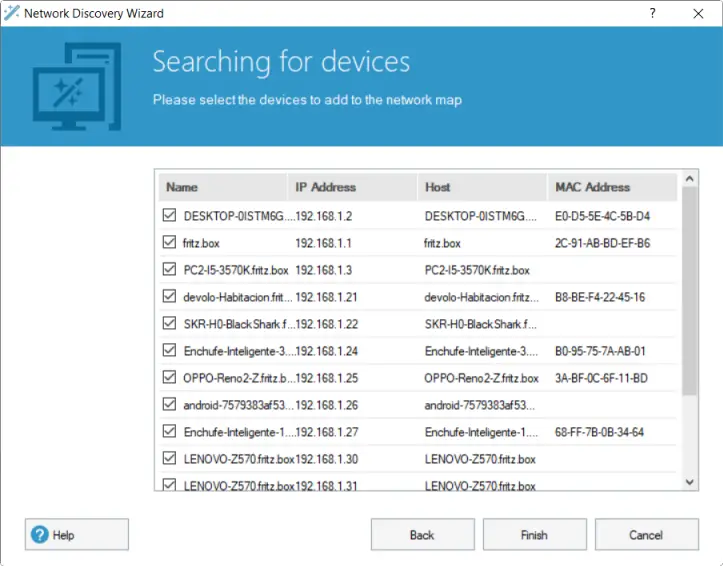

Une fois terminé, tout ce que nous avons à faire est de cliquer sur le bouton Terminer .

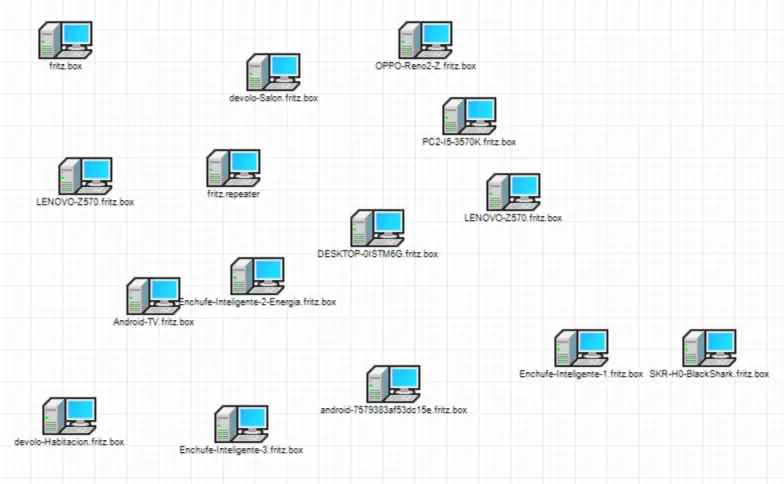

Ensuite, un écran comme celui-ci apparaîtra avec tous les appareils de notre réseau.

Comme vous pouvez le voir, toutes les équipes apparaissent de manière désordonnée, sans ordre ni concert et avec toutes les mêmes icônes. La prochaine étape sera de rendre notre carte belle et compréhensible.

Personnalisation des icônes de réseau

La première étape que nous allons faire est de mettre l’icône correspondante sur chaque équipe. Pour cela, nous allons prendre celui de Fritz.box qui est le routeur qui nous donne accès à Internet.

Pour ce faire, cliquez sur l’icône fritz.box et accédez à l’option Apparence , Type . Là, nous allons dans la section Réseau et choisissons le routeur WiFi. Ensuite, l’icône d’un ordinateur se transformera en celle d’un routeur Wi-Fi comme ceci :

En revanche, si nous voulons mettre celui d’un ordinateur portable ou de bureau, nous irons à nouveau dans Apparence , Type . Nous recherchons la section Ordinateurs et choisissons un ordinateur portable pour l’ordinateur portable et le poste de travail serait celui de bureau, qui est celui qui vient par défaut. Autre intéressant :

• Périphériques, nous avons un adaptateur PLC .
• Les ordinateurs sont des smartphones .

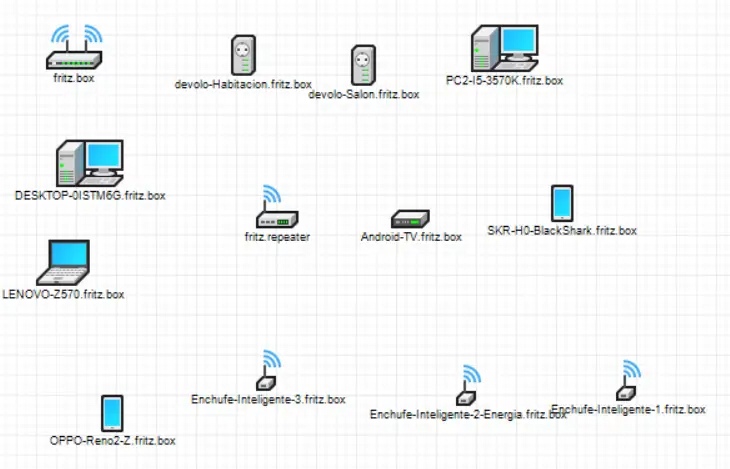

Si vous écrivez le nom, la recherche vous y amène directement. Voici un exemple avec les icônes déjà éditées. Comme vous pouvez le voir, il a déjà un look plus défini.

Tri de la carte de notre réseau domestique

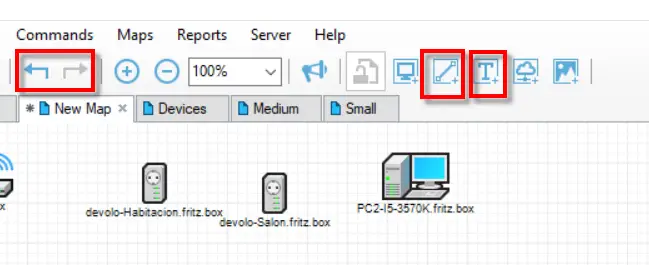

Il est maintenant temps de profiler notre réseau domestique avec Algorius Net Viewer. Pour ce faire, nous allons créer des lignes entre les différents appareils pour voir comment ils sont connectés et ajouter du texte pour mieux nous orienter. Ici, nous allons utiliser principalement les boutons qui ont une boîte rouge.

Les boutons de gauche permettent de revenir en arrière et d’avancer les options que nous venons de faire. En ce sens il est très utile de revenir en arrière si on s’est trompé, ou de comparer si c’est mieux. La seconde est une barre que nous pouvons utiliser pour lier des équipes et le T serait d’ajouter du texte.

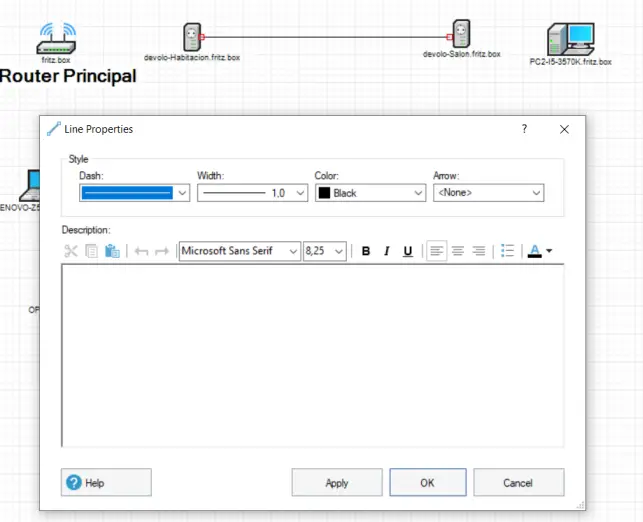

Quant au texte, nous en avons créé un qui met le routeur principal, puis si nécessaire il est facile de le déplacer sans problème si nécessaire. C’est le menu pour ajouter des lignes, qui est celui que nous allons expliquer plus loin :

Ici, nous pouvons ajouter des lignes entre les appareils pour indiquer comment ils sont connectés. On peut choisir entre différents types de lignes, largeur, couleur ou même ajouter une flèche. Dans notre cas nous avons utilisé ce critère pour les lignes :

• Continu : il le serait si nous étions connectés par câble réseau.
• Connexion tableau de bord via lumière électrique (PLC).
• Ligne pointillée de connexion WiFi.

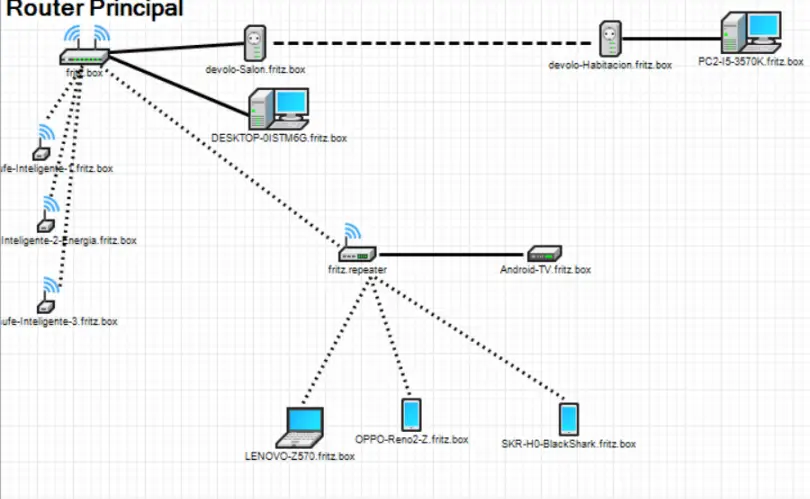

Voici la représentation que nous nous faisons de notre réseau domestique :

Dans le salon, nous avons le routeur principal auquel un CPL et un PC de bureau sont connectés par câble réseau, trois prises intelligentes passeraient par le WiFi. Ensuite, nous aurions un autre deuxième automate qui se connecte au premier et se connecte à un autre PC par câble réseau dans une pièce.

Ensuite, dans le salon, nous avons un répéteur WiFi qui se connecte via WiFi au routeur principal. De là, par câble réseau, il se connecte à un téléviseur Android et par WiFi, les smartphones et les ordinateurs portables peuvent être connectés.

Fonctionnalités supplémentaires d’Algorius Net Viewer

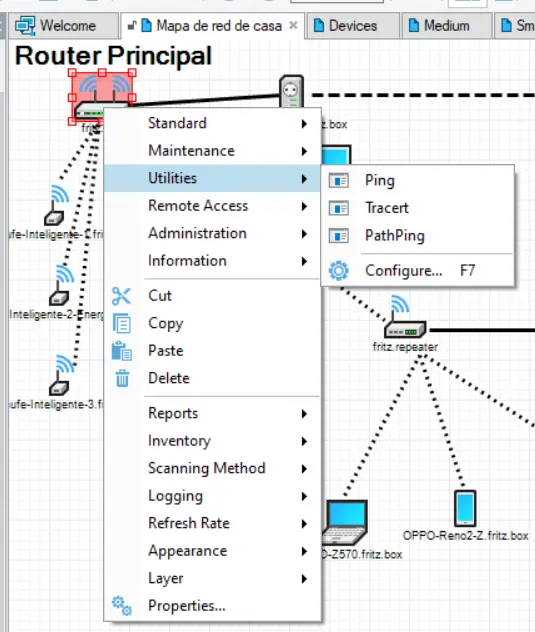

Une fois notre carte terminée, nous pourrions utiliser certains des outils intégrés au programme. Commençons par prendre le routeur principal comme exemple, pour lequel nous cliquons sur son icône avec le bouton droit. Ensuite, ces options n’apparaîtront pas :

Ici, par exemple, si nous allons dans Utilitaires, nous pourrions faire un Ping, Tracert ou PathPing. Dans Stantard, nous pouvons faire une analyse des ports du routeur et une trace de route.

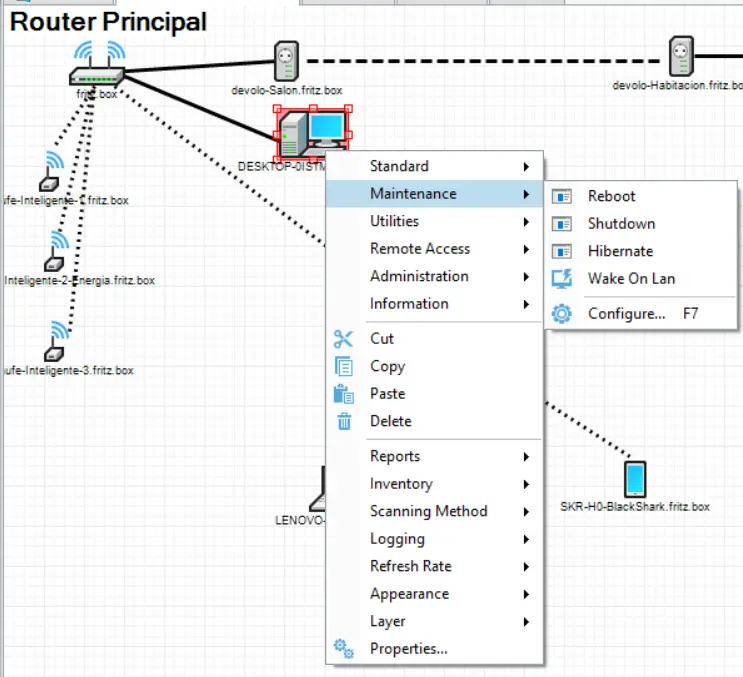

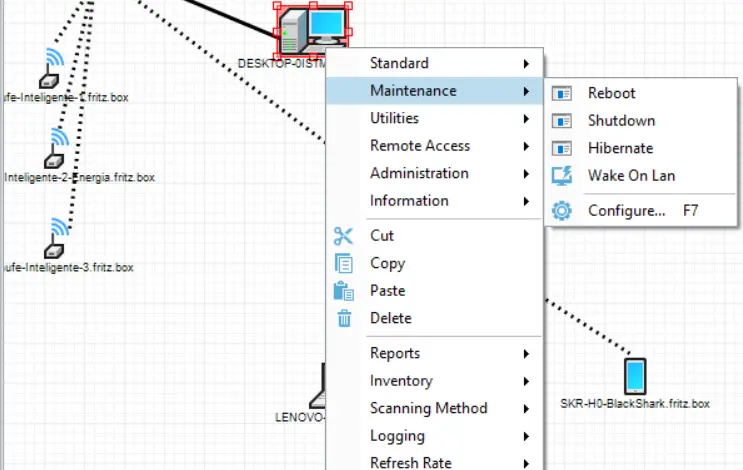

D’un autre côté, si nous choisissons un PC de bureau, par exemple, si nous l’avons configuré correctement, nous pourrions exécuter une série de fonctions intéressantes. De la même manière que précédemment, si nous allons dans la section Maintenance cela nous donne ces possibilités :

Ici, nous pourrions redémarrer, arrêter, mettre en veille prolongée et démarrer ce PC lorsqu’il est éteint.

Comme vous l’avez peut-être vu, Algorius Net Viewer offre des possibilités infinies, d’autres que l’on peut voir dans la dernière image sont l’accès et l’administration à distance.
