Dans les nouveaux appartements ou maisons, nous avons une connectivité Ethernet dans toutes les pièces, avec une rosette RJ-45 où nous insérons le câble réseau et nous avons déjà une connexion au réseau local. Si vous souhaitez installer des rosaces RJ-45 dans votre maison, comme s’il s’agissait d’une autre prise dans la maison, nous allons aujourd’hui vous expliquer comment vous pouvez en assembler une aussi, et ainsi cacher tous vos tubes muraux à l’intérieur de l’installation du réseau domestique .
Comme nous en avons déjà parlé dans un article précédent, si vous devez réaliser plusieurs câbles réseau de tailles différentes, il est plus pratique pour vous d’acheter tout le matériel que d’acheter le câble déjà réalisé. Cependant, dans ce cas, vous n’avez pas d’autre choix que de le faire vous-même, puisque vous devrez déployer le câblage dans toute votre maison, ou du moins, dans une ou plusieurs pièces.
Dans RedesZone, nous allons vous recommander les matériaux dont vous aurez besoin pour pouvoir câbler facilement toute votre maison. Si vous avez déjà acheté le matériel, la chose la plus importante à garder à l’esprit est que le câblage doit être Cat6 ou supérieur.
Outils pour installer une prise femelle RJ-45
Enrouleur de câble réseau Ethernet : Cat 6 ou supérieur et UTP
Aujourd’hui, nous vous recommandons d’acheter uniquement du câblage Cat6 ou supérieur, ce câblage garantit que la vitesse de la liaison sera de 1 Gbps ou supérieure, tant que vous ne dépassez pas les 100 mètres correspondants dans un seul segment. Si vous souhaitez laisser le réseau prêt pour des vitesses multigigabit, telles que 2,5G, 5G et même 10G, nous vous recommandons d’acheter un câble supérieur, tel que Cat6A, CAT7 et même Cat 7A, mais ces derniers sont beaucoup plus chers. Vous pouvez lire notre article complet sur les types de câbles réseau Ethernet qui existent actuellement, et quand nous devrions utiliser une classe ou une autre.
Selon la longueur de câble dont vous avez besoin, vous pouvez choisir une bobine de 50 mètres, et même une bobine de 305 mètres.
Si vous avez besoin d’un revêtement supplémentaire au cas où vous allez faire passer le câblage dans des conduits électriques, nous vous recommandons cette bobine de câble :
Vous pouvez également acheter des enrouleurs de câble de catégorie supérieure, comme celui-ci :
Rosettes RJ-45 pour Maison Connectée
Une fois que nous avons acheté le câble réseau, nous devons acheter les connecteurs muraux. Ces types de connecteurs sont généralement assez chers, un kit de 10 pièces de connecteur double RJ-45 coûte environ 58 €, mais ils comprennent tout ce dont vous avez besoin pour une installation parfaite :
Outils pour l’installation du câblage
Maintenant nous aurons besoin des outils, pour cela je vous recommande d’acquérir ce qui suit, un testeur de câble réseau pour savoir que cela fonctionne sans problème, 2 câbles réseau déjà vérifiés précédemment pour les connecter aux prises et s’assurer qu’ils fonctionnent correctement, et aussi les outils pour insérer les fils du câble dans la rosace. Normalement, ils vendent des KIT pour 20 euros qui intègrent tout ce dont vous avez besoin, comme ceci :
Une fois que nous avons tout le matériel, il est temps de se mettre au travail, mais je vous conseille d’abord d’avoir le schéma de couleurs à portée de main, avec lequel vous pouvez connecter correctement les câbles. Actuellement, la norme que vous devez utiliser est EIA-TIA-568B aux deux extrémités, car nous avons actuellement Auto MDI / MDIX , donc les appareils eux-mêmes «négocieront» en fonction du support auquel nous les connectons.
Un aspect très important lors de l’installation d’une prise RJ-45 est le type de catégorie du câble réseau. Actuellement, la plupart des rosettes sont Cat6, mais si nous utilisons un câble Cat7 pour obtenir une meilleure qualité de signal, nous pouvons l’installer sans aucun problème, même si vous devez savoir que les «fils» du câble sont un peu plus épais, donc cela pourrait coûter cher il vous faudra quelque chose de plus pour l’installer correctement, cependant, une fois installé, vous disposerez d’un réseau local haut débit grâce au câblage Cat7 que vous avez installé.
Un autre aspect très important est de vérifier les câbles avec un ordinateur ou électriquement, afin de ne pas avoir de problèmes, il est conseillé de le faire à la fois après avoir mis tous les fils, ainsi que lorsque nous avons déjà mis la rosace au mur, pour éviter tout problème éventuel découlant de cette installation murale.
Installation du câble réseau dans la prise RJ-45

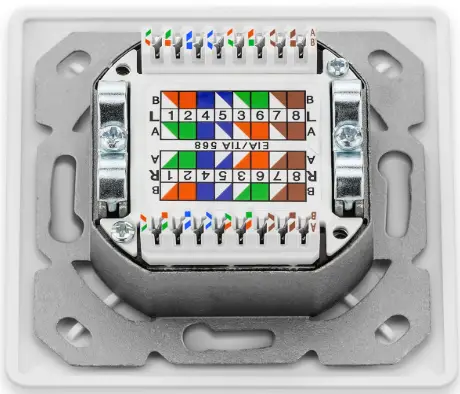

La première chose que nous devons garder à l’esprit est que la rosace elle-même nous donne le code couleur dans les réglementations 568A et 568B, nous choisirons le 568B aux deux extrémités.
- La première étape sera de passer à travers les tubes à l’intérieur des murs, en utilisant les boîtiers de connexion que nous avons libres d’où vous avez l’interrupteur ou le routeur, jusqu’aux pièces que vous souhaitez connecter.
- La deuxième étape sera de séparer les câbles, de les démêler et de les étirer pour qu’ils soient droits et qu’ils voient parfaitement les câbles.
- Une fois séparés nous devons commander les câbles dans le bon ordre de gauche à droite que j’indique ci-dessous :
- Ordre correct de gauche à droite du côté « A » :
- Orange Blanc
- Orange
- Bleu
- blanc bleu
- Vert blanc
- Vert
- Brun blanc
- marron
- La prochaine chose que nous devons faire est de les couper tous pour qu’ils soient de la même longueur et de les insérer très soigneusement, dans chaque trou correctement.
- Une fois que nous nous sommes assurés que les câbles sont bien pris et connectés dans ce connecteur, nous devons passer de l’autre côté du câble, où se trouve un autre pour connecter les câbles en suivant le schéma suivant :
- Ordre correct de gauche à droite du côté « B » :
- Orange Blanc
- Orange
- Bleu
- blanc bleu
- Vert blanc
- Vert
- Brun blanc
- marron
- La prochaine chose que nous devons faire est de les couper tous pour qu’ils aient la même longueur et de les insérer très soigneusement, dans chaque trou correctement, à l’aide de l’outil KIT qui est utilisé pour ce type de rosaces RJ-45 femelles.
- Une fois terminé, nous nous assurons que les câbles sont correctement attachés, il est temps de connecter un câble réseau à chaque connecteur et de connecter un côté du testeur à chaque câble, et d’effectuer le test fonctionnel.
- Si le résultat est correct, vous n’aurez qu’à monter les connecteurs au mur et vous l’aurez déjà câblé.
Comme vous pouvez le voir, c’est un moyen très utile de câbler une maison ou un appartement sans que les câbles ne soient visibles lorsqu’ils traversent le mur, tant que vos murs le permettent.
