Connectez deux routeurs entre eux pour avoir Internet et améliorer la couverture WiFi

Nous allons procéder étape par étape en commentant les raisons pour lesquelles nous devrions le faire, quel équipement nous pourrions utiliser et les choses que nous devons prendre en compte avant de commencer. Ensuite, nous mettrons plus tard un exemple dans lequel nous utiliserons deux routeurs et deux PC connectés à chacun d’eux.

Raisons de connecter deux routeurs et quel équipement nous pouvons utiliser

Parfois, nous n’avons pas d’autre choix que d’utiliser deux routeurs. Notre première idée pourrait être de les connecter par WiFi mais pour ce faire, l’un d’eux doit supporter le mode répéteur sans fil WiFi universel, ou les deux doivent supporter le protocole WDS (Wireless Distribution System). Le problème que nous avons est que, à de nombreuses reprises, certains des deux routeurs que nous voulons connecter n’ont pas ces fonctions ou une fonction similaire. Ensuite, nous n’avons pas d’autre choix que de les connecter par câble réseau.

Certaines situations dans lesquelles cela peut nous aider sont :

1. Lorsque nous n’avons pas de ports LAN disponibles sur notre routeur.
2. Dans une autre pièce/pièce nous avons un PC connecté par câble et nous souhaitons en ajouter un autre. Incidemment, il pourrait également être utilisé pour augmenter la couverture Wi-Fi de cette zone.

En ce qui concerne les appareils que nous pourrions utiliser pour étendre notre réseau, nous pourrions utiliser :

1. Routeur ADSL .
2. Routeur fibre .
3. API . Au lieu de mettre un câble réseau Ethernet entre les deux routeurs, nous pourrions acheter quelques automates et les connecter à chacun des routeurs. Nos données transiteraient par le câblage électrique de notre maison ou de notre bureau.

Quelles choses dois-je garder à l’esprit avant de commencer

La première chose à prendre en compte est le type de routeur que nous allons utiliser. Dans le cas de l’utilisation d’un routeur ADSL, le débit maximum que nous pourrons obtenir est de 100 Mbps sur le LAN . En revanche, si nous optons pour un routeur fibre, nous aurons un débit de 1Gbps, car ses ports sont généralement Gigabit Ethernet.

Un autre facteur auquel nous devons faire attention est la carte réseau Ethernet que nos PC ou ordinateurs portables montent. Actuellement, depuis de nombreuses années, ils sont Gigabit Ethernet, mais cela vaut la peine de le revoir pour ne pas être surpris et voir ensuite que nous n’obtenons pas les résultats escomptés. Vous devez également regarder le câble réseau que nous utilisons pour connecter les routeurs, les automates et les équipements. Au cas où vous ne le sauriez pas, la catégorie détermine la vitesse :

Actuellement, pour un routeur ADSL, un câble CAT 5e serait utile. Par contre, pour un routeur fibre et des ordinateurs modernes, pour éviter les problèmes, il serait recommandé un câble réseau de catégorie 5E ou 6. Quant aux CPL, cela dépendra de leur débit et on mettra un câble de la catégorie qui lui correspond. Un avantage non négligeable de connecter deux routeurs par câble réseau par rapport au Wi-Fi, c’est que nous pourrons profiter de toute la bande passante de la connexion.

Connexion de deux routeurs et schéma du réseau

Concernant la façon de connecter deux routeurs, nous le ferons à l’aide d’un câble réseau ou, à défaut, à l’aide d’un CPL. La configuration sera identique dans les deux cas car à part l’appariement des automates et la connexion d’un chacun, il n’y a pas de complications majeures. Nous allons utiliser deux routeurs :

1. FRITZ!Boîte 7530.
2. FRITZ!Boîte 3490.

Pour commencer, nous allons clarifier quelques concepts :

• Routeur principal : on nommera celui qui nous donne accès à Internet, et qui se branche directement sur la rosace téléphone/fibre optique. Dans ce cas, le modèle que nous allons utiliser est la FRITZ! Box 7530.
• Routeur secondaire : c’est celui qui va demander au principal les données dont il a besoin pour se connecter à Internet, ou pour partager des fichiers localement avec les autres PC de l’autre routeur. Ici, nous utiliserons la FRITZ!Box 3490.

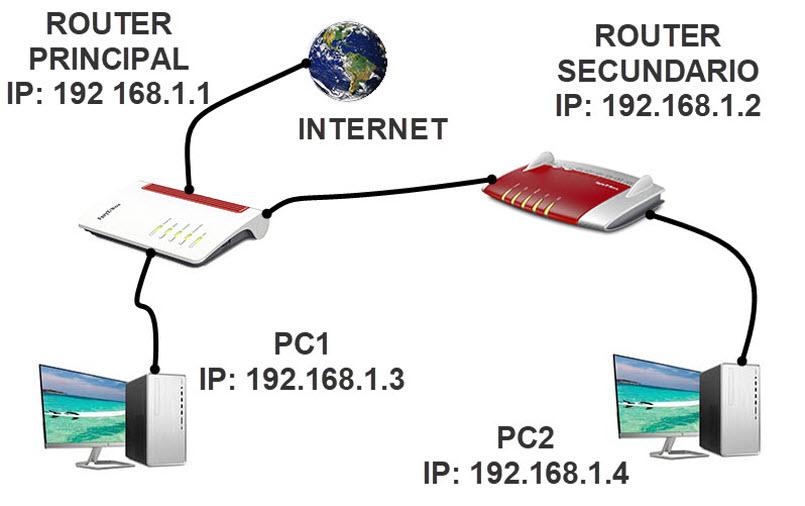

Ce serait le schéma du réseau que nous allons assembler :

Par conséquent, nous attribuerons les IP suivantes à ces ordinateurs :

• FRITZ! Box 7530 : 192.168.1.1 (routeur principal) avec DHCP activé à partir de l’IP 192.168.1.3 vers l’avant.
• FRITZ!Box 3490 : 192.168.1.2 (routeur secondaire). Ici, nous allons mettre une IP fixe, en dehors du serveur DHCP principal, et désactiver le serveur DHCP de ce routeur.
• CP 1 : 192.168.1.3
• PC 2 : 192.168.1.4

Pose du câblage pour pouvoir connecter deux routeurs

La pose des câbles s’effectuera comme suit :

Nous commencerons par brancher le câble téléphonique RJ11 de la FRITZ!Box 7530 à la prise téléphonique, ou le câble à fibre optique au port LAN1 qui fait office de WAN Internet. Si votre routeur a un port WAN dédié, si vous avez de la fibre optique, vous devez connecter l’ONT avec un câble à ce port WAN Internet.

Quant à savoir comment connecter deux routeurs, nous mettrons un câble réseau Ethernet RJ45 du LAN de la FRITZ! Box 7530 au LAN (dans n’importe quel port) de la FRITZ! Box 3490. Ensuite, nous devrons placer le câble réseau de la FRITZ! Box 7530 au PC 1. Ensuite, nous terminerons en mettant le câble réseau de la FRITZ! Box 3490 au PC 2. Ici, nous avons l’arrière de la FRITZ! Box 7530 :

En jaune, vous avez les ports LAN du routeur principal pour les câbles réseau Ethernet avec connecteur RJ45 en jaune. Une considération importante, lors de l’utilisation du routeur à fibre optique, il est parfois obligatoire d’utiliser un port LAN spécifique. Dans ce cas, il s’agirait du LAN 1, et il serait connecté par câble réseau à un ONT ou à un routeur avec un ONT intégré. A gauche complètement en gris si notre connexion est ADSL nous pourrions mettre le câble RJ11.

Configuration du routeur principal et secondaire

La première chose que nous allons faire à partir de PC1 est de savoir quelle est l’adresse IP du routeur principal. Cela se ferait de la manière suivante :

• menu démarrer de Windows.
• Nous écrivons CMD et appuyons sur Entrée.
• Nous écrivons la commande ipconfing / all et appuyons sur Entrée.

Ensuite, nous obtiendrons un écran comme celui-ci où la passerelle par défaut est l’adresse IP de notre routeur.

Comme nous pensions mettre 192.168.1.1, nous n’aurons pas besoin d’apporter de modifications. C’est généralement l’IP la plus utilisée pour accéder au routeur, bien que vous puissiez en mettre d’autres. Ici , il est important que le routeur secondaire et primaire que d’ autres équipes ont la même gamme de réseau , par exemple 192.168.1.X . Un autre largement utilisé serait également 192.168.0.X .

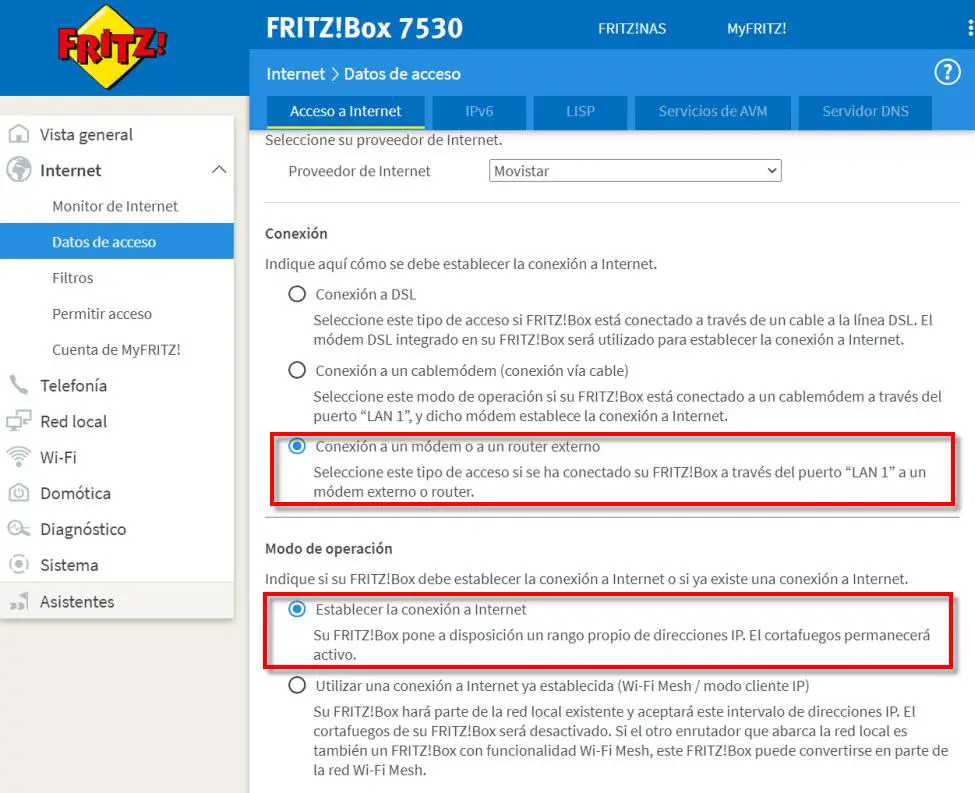

Quant au routeur principal, il doit être configuré comme un routeur neutre et multiposte qui lui permet de se connecter à un modem ou à un routeur externe et d’établir une connexion internet. Nous accédons au routeur principal via un navigateur et en entrant sa passerelle et son mot de passe. Ensuite , nous irions à Internet , les données d’ accès , un accès Internet et un écran comme celui – ci sortirait:

En principe, le routeur principal, si vous surfez déjà sur Internet, à moins que vous ne souhaitiez modifier la portée du réseau, il ne nécessite généralement pas de modifications. Concernant le routeur secondaire , il nécessite déjà une série de modifications à effectuer :

1. Supprimez les ports que nous avons ouverts.
2. Changez l’IP du routeur.
3. Désactivez le DHCP.

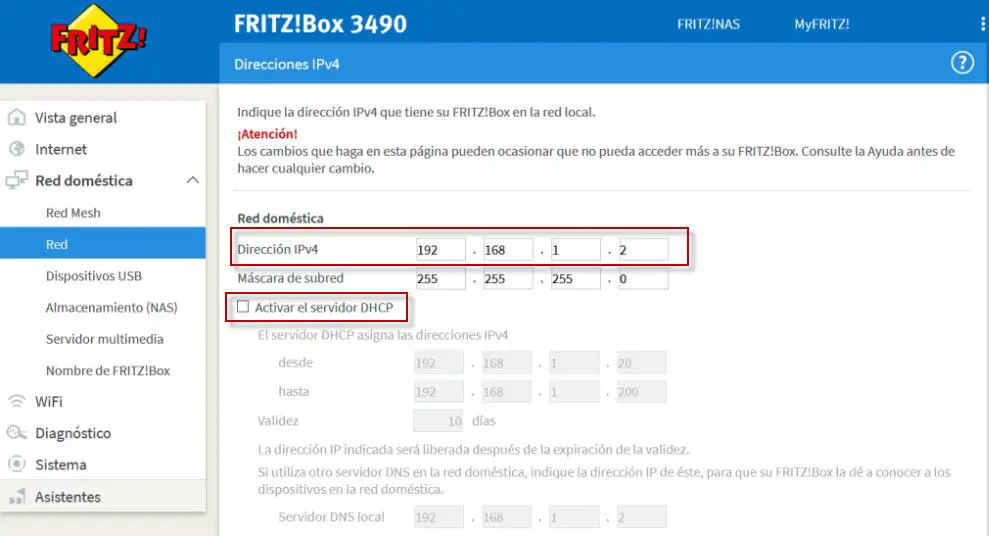

Une fois dans la configuration de la FRITZ! Box 3490, après avoir supprimé les ports, nous allons dans Réseau domestique , Réseau , Configuration réseau , Adresses IPv4 et un écran comme celui-ci apparaîtra :

Dans Adresse IPv4, nous mettons 192.168.1.2 et désactivons la case Activer le serveur DHCP et nous la donnons à accepter. A partir de ce moment, si nous voulons entrer dans ce routeur, nous devons utiliser cette IP. Pour terminer cette section, nous allons vous expliquer comment vous devez procéder pour configurer le réseau WiFi des routeurs afin que vous n’ayez aucun conflit. Mes recommandations sont les suivantes :

1. Mettez un nom des réseaux Wi-Fi le même pour chaque routeur, de cette façon, nous pouvons passer d’un routeur à un autre automatiquement, sans avoir à changer manuellement le réseau WiFi.
2. Ils doivent utiliser un canal différent à moins qu’ils ne puissent être modifiés automatiquement par le routeur. Dans ce cas, cela ne serait pas nécessaire car les deux routeurs sont capables de sélectionner le meilleur canal.
3. Mettez un cryptage WPA2 / WPA3 en fonction des caractéristiques du routeur et des appareils dont vous disposez en WiFi.

configuration de l’ordinateur

Quant aux PC, ils nécessitent parfois l’ouverture de ports, c’est pourquoi nous leur attribuons une IP locale fixe, mais vous pouvez utiliser le DHCP statique si votre routeur en est équipé. Sous Windows 10, nous procéderions comme suit :

1. menu démarrer de Windows.
2. Afficher les connexions réseau.
3. Cliquez sur notre adaptateur réseau avec le bouton droit de la souris et nous donnons des propriétés.
4. Internet Protocol version 4 et cliquez sur le bouton Propriétés.

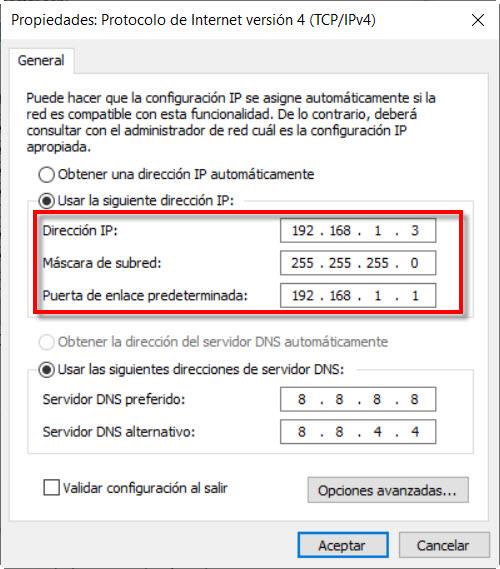

Ensuite on configurerait comme ça c’est l’exemple du PC 1 :

En ce qui concerne les DNS, vous pouvez les mettre, ou si le DHCP du routeur est défini, vous pouvez le laisser en automatique.

Comme vous l’avez vu, dans ce tutoriel, vous avez appris à connecter deux routeurs par câble réseau et à utiliser un ordinateur que vous aviez à la maison sans l’utiliser.
