Découvrez ces outils pour créer des diagrammes de réseau
Il existe de nombreux outils que nous pouvons utiliser au quotidien pour gérer et contrôler les réseaux. Il est important que nos connexions soient bien configurées, que nous les ayons sécurisées et que nous sachions effectuer un bon déploiement. Pour cela, il est possible d’avoir un logiciel qui nous aide. Dans cet article, nous allons montrer quelques outils gratuits avec lesquels nous pouvons créer des diagrammes de réseau pour concevoir un réseau.
Qu’est-ce que et pourquoi utiliser un diagramme de réseau
Tout d’abord, nous allons expliquer ce qu’est un diagramme de réseau . On peut dire que c’est un outil ou un utilitaire qui nous permet de gérer, planifier et suivre un projet. Il nous permet de créer un schéma visuel pour mieux planifier, faciliter sa compréhension et signaler les points à faire. Tout cela nous facilitera la tâche et nous pourrons détecter les problèmes potentiels avant qu’il ne soit trop tard et les corriger afin qu’ils n’affectent pas les performances.
Par conséquent, nous pouvons dire qu’il s’agit essentiellement d’une série de graphiques interconnectés pour montrer les différentes zones d’un projet. Disons que nous avons une grande quantité de matériel informatique, de serveurs et autres appareils connectés. Nous pouvons créer un diagramme de réseau pour que tout soit reflété correctement et de manière visuelle.
Pour cela nous pouvons créer un schéma à la main, reliant chaque appareil, mais nous pouvons également utiliser des outils pour faciliter cette tâche. En ce sens, cet article est dirigé, où nous allons montrer quelques programmes gratuits que nous pouvons utiliser. Nous pouvons les installer sous Windows, qui est le système d’exploitation le plus utilisé sur les ordinateurs de bureau, et travailler avec eux.
Programmes pour créer des diagrammes de réseau
Comme nous l’avons dit, nous allons montrer quelques outils gratuits pour créer un schéma de réseau et pouvoir gérer nos équipes de manière visuelle. Ceci est destiné à ceux qui ont plusieurs serveurs et ordinateurs en réseau.
Bloc-notes réseau
L’un de ces outils que nous pouvons utiliser est le Bloc-notes réseau . Il a un grand nombre d’icônes, nous pouvons donc créer notre réseau visuellement, en gardant toujours tout à l’esprit. On peut trouver des icônes telles que des routeurs, des imprimantes, des ordinateurs, des serveurs, des commutateurs…
Avec Network Notepad, nous pouvons concevoir notre réseau . Très intéressant pour une organisation qui souhaite créer un schéma de réseau pour refléter tous les composants tels que les points d’accès, les ordinateurs, les imprimantes connectées… Bref, tous les ordinateurs qui composent ce réseau.
Pour télécharger cet outil, nous pouvons aller sur son site Web. Nous y trouverons les différentes versions. De plus, nous devrons télécharger le package avec plus de 100 icônes que nous pouvons utiliser pour créer notre schéma de réseau.
Netpict

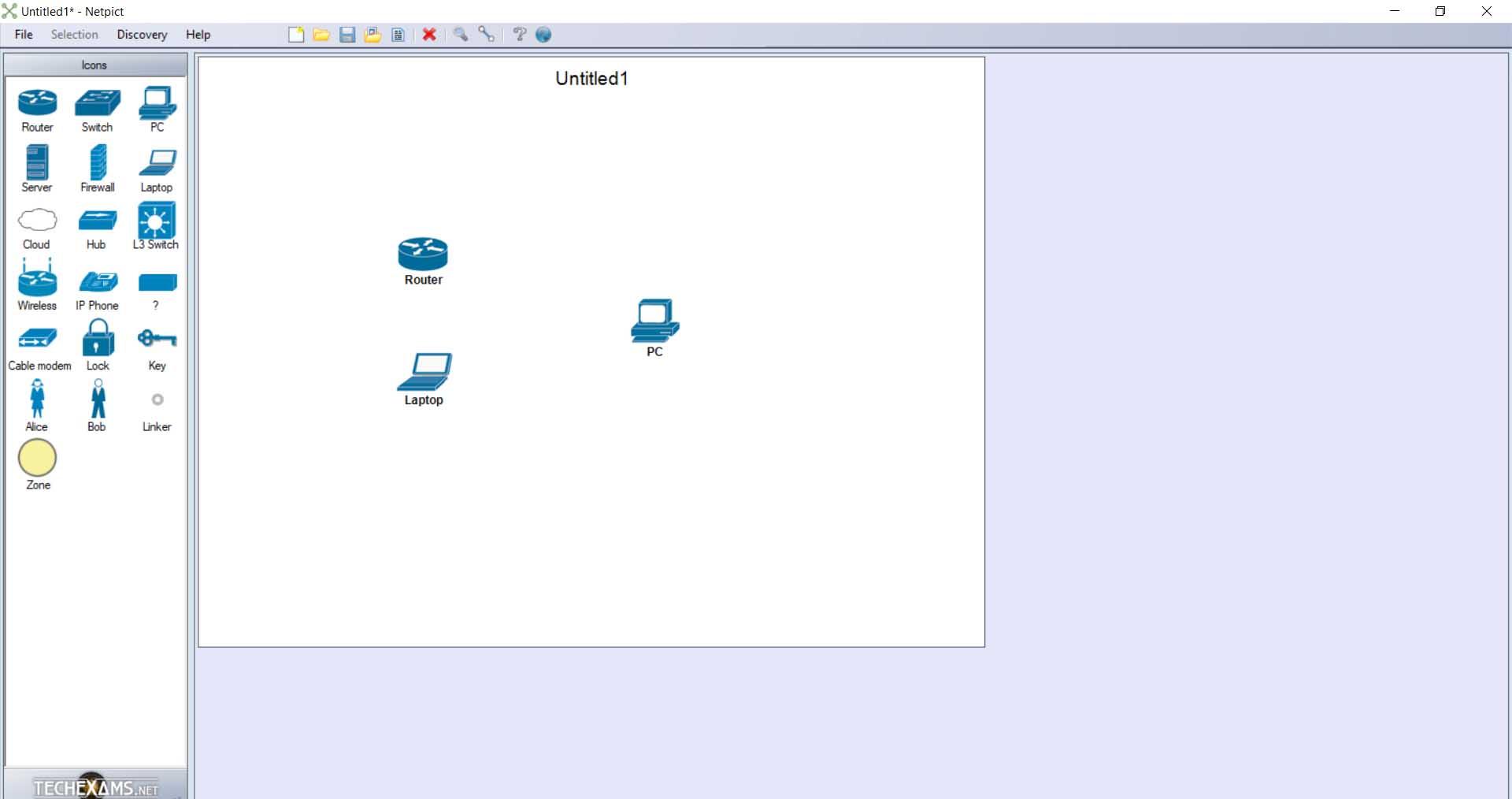

Un autre outil très intéressant que nous pouvons utiliser pour notre objectif est Netpict . Une fois que nous avons téléchargé et installé le programme, nous pouvons voir les différentes icônes liées aux réseaux dont il dispose. Nous avons un routeur, un switch, un serveur, un cloud, du sans fil…
Son interface est très simple d’utilisation. Nous pouvons créer nos diagrammes comme nous le voulons. Il vous suffit de prendre les icônes à gauche et de les déplacer vers le panneau.
NetProbe
Cet outil, en plus de vous permettre de créer des diagrammes de réseau, dispose également d’une fonction de numérisation de réseau. Nous pouvons ajouter une plage d’adresses IP et un masque de réseau pour cela. Nous pouvons facilement cartographier un réseau et pouvoir l’analyser correctement. Quelque chose de remarquable par rapport à d’autres programmes similaires est sa facilité d’utilisation. Il n’a pas de fonctions complexes qui peuvent rendre la tâche difficile pour les utilisateurs moins experts.
NetProbe nous permet de dessiner un schéma de réseau et de le configurer selon nos besoins, comme dans les cas précédents. Bien sûr, il manque des graphiques vectoriels. Ce ne sera pas un problème pour une petite organisation, mais cela pourrait être un problème pour celles de plus grande taille qui ont besoin de quelque chose de supérieur.
Gardez à l’esprit qu’il a une version standard gratuite, mais nous pouvons également en choisir d’autres payantes qui offrent des solutions plus complètes. Cela dépendra donc de ce dont nous avons besoin dans notre équipe. Nous aurons à notre disposition différentes alternatives.
DiagramDesigner
Un autre outil que nous voulons montrer est DiagramDesigner . Il est open source et nous permet de créer des diagrammes de réseau à partir des bases. C’est un logiciel simple, bien que la conception soit ancienne. Il est compatible avec différentes versions de Windows.
Une fois téléchargé et installé, le fonctionnement est le même que dans les cas précédents. On peut choisir les icônes qui s’adaptent à nos besoins et dessiner le schéma du réseau comme on veut.
LANFlow
Un autre programme pour créer des diagrammes de réseau que nous voulons montrer est LANFlow . C’est un autre mappeur de réseau pour Windows qui offre un large éventail de possibilités. Nous pouvons créer des images à la fois en 2D et en 3D, afin de configurer correctement notre installation de la meilleure façon possible.
Tous les diagrammes LANFlow sont vectoriels. Cela vous permet de zoomer et dézoomer sans brouiller les images. C’est quelque chose de très intéressant et qui est pratique pour pouvoir gérer de nombreux appareils de manière visuelle. Il est particulièrement orienté vers les réseaux professionnels. Nous pouvons utiliser une version d’essai gratuite, mais elle propose également des alternatives payantes.
InterMapper
Ce programme n’est pas seulement disponible pour Windows, puisque nous pourrons également l’utiliser sur Linux et macOS. C’est une option minimaliste, idéale pour ceux qui n’ont pas besoin d’un outil complexe. Il dispose également de la fonction de surveillance du réseau, pour pouvoir contrôler tous les appareils connectés et connaître les informations à tout moment.
InterMapper a quelque chose d’intéressant, c’est qu’on peut voir des groupes de synthèse. Cela signifie qu’il isole différents groupes d’appareils afin que nous puissions mieux les voir. Une façon de plus de faciliter le travail et d’avoir une meilleure gestion.
En fin de compte, ce sont quelques options dont nous disposons pour créer des diagrammes de réseau. Si vous devez gérer une entreprise, un grand local où se trouvent de nombreuses équipes de réseau, une bonne idée est de générer un schéma. De cette façon, nous pouvons avoir un plus grand contrôle, gérer correctement tout ce dont nous aurons besoin et également être en mesure de résoudre les éventuels problèmes qui peuvent survenir. Nous avons vu différents outils que nous avons à notre disposition gratuitement et pour Windows, qui est aujourd’hui le système d’exploitation le plus utilisé sur les ordinateurs de bureau.
