NuCom NU-GAN5 : Manuel de configuration du routeur Pepephone ADSL ADSL2 +

Le routeur NuCom NU-GAN5 est l’équipement que Pepephone vend avec son service ADSL. Par défaut, il est configuré pour le connecter à la lumière et commencer à fonctionner automatiquement , sans avoir à configurer le routeur ADSL2 + avec les paramètres Pepephone. Cependant, nous pouvons souhaiter apporter quelques modifications aux paramètres par défaut. Dans ce manuel, nous allons vous montrer quelles configurations sont intéressantes à faire sur le routeur NuCOM NU-GAN5 pour tirer le meilleur parti du service Pepephone ADSL .

Avec le routeur, il existe un petit guide de démarrage de l’équipement avec les configurations de base pour le mettre en œuvre, nous allons aller plus loin et vous montrer les configurations avancées qu’intègre ce routeur.

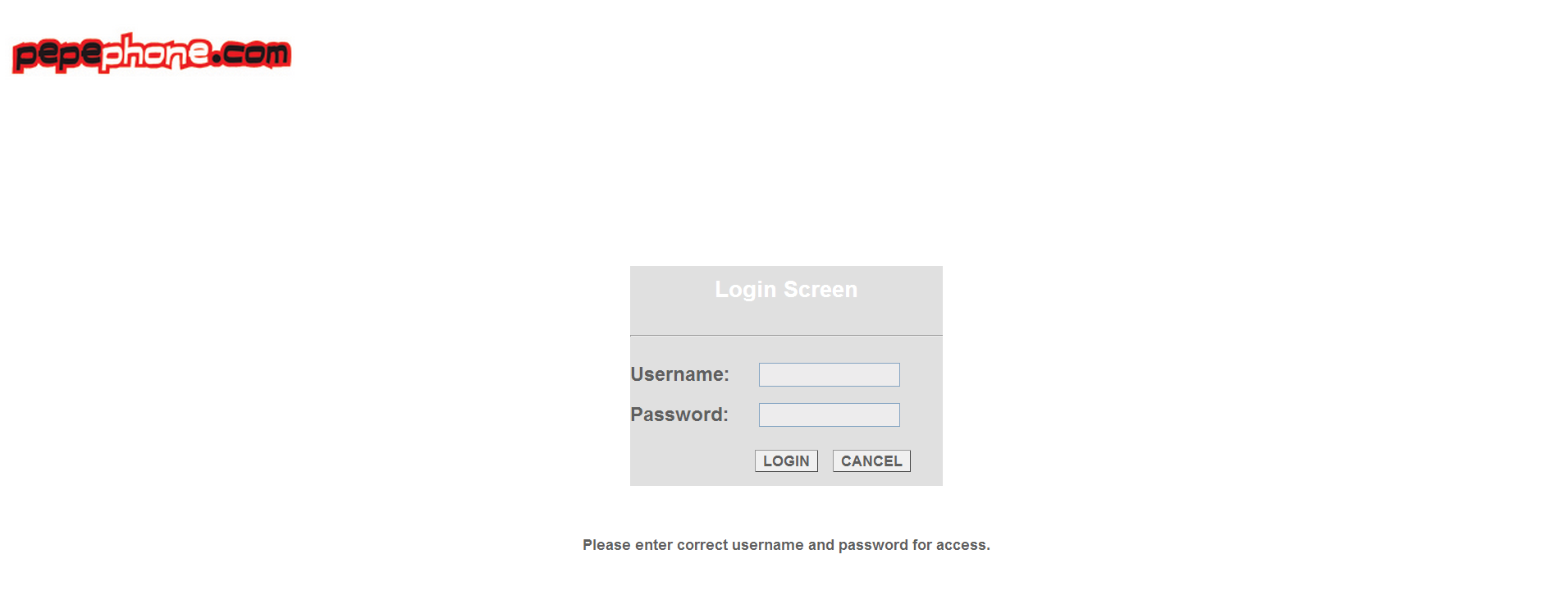

Une fois que nous avons connecté le câble d’alimentation et que nous nous sommes connectés au routeur par câble Ethernet, nous devons mettre les éléments suivants dans le navigateur :

http://192.168.1.1

Le nom d’utilisateur et le mot de passe par défaut sont : admin / admin

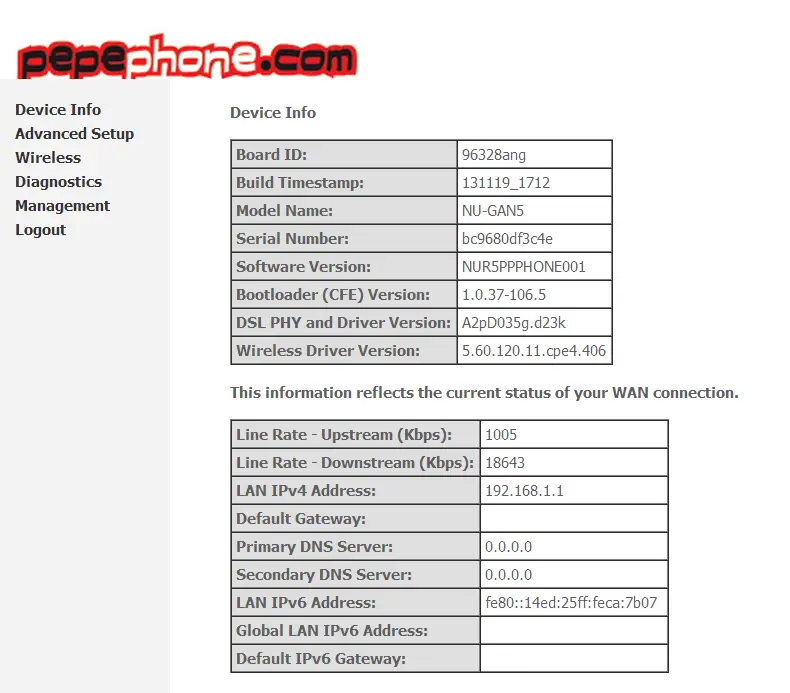

L’écran principal du routeur où l’on voit les principales configurations est le suivant :

Synchronisation ADSL2 + : Atténuation et SNR

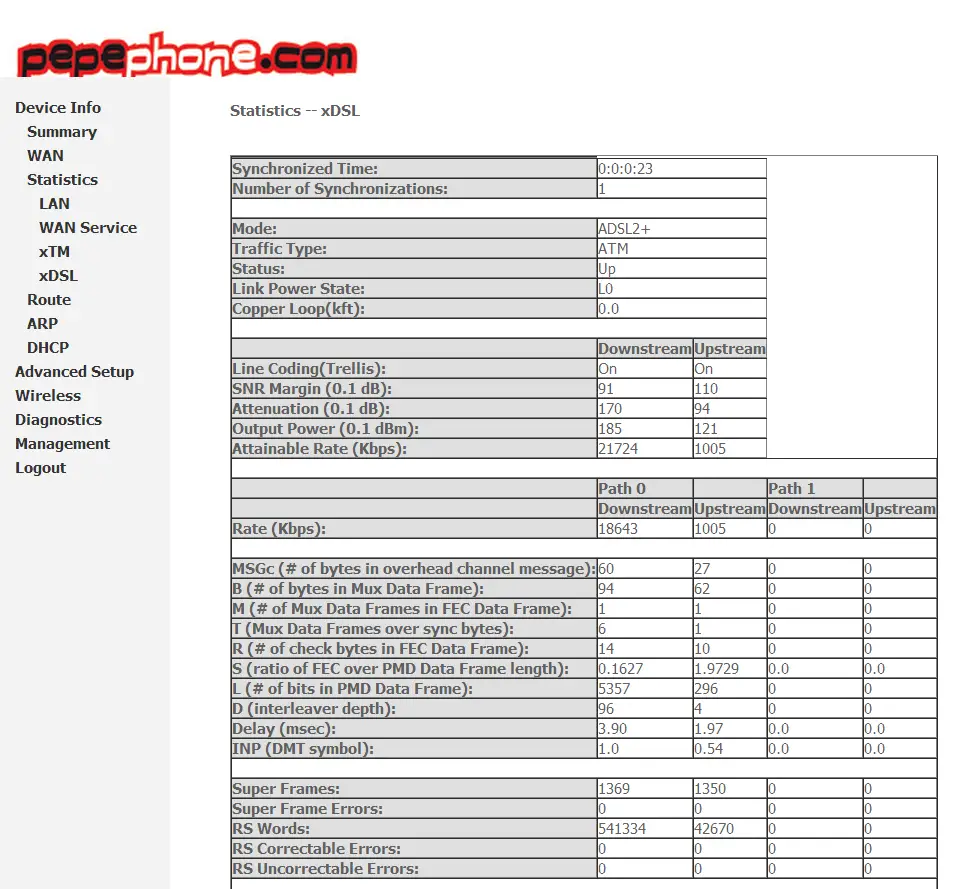

Pour regarder les statistiques de synchronisation ADSL2 + avec les paramètres d’atténuation, SNR etc. Il faut aller dans Device Info / Statistics / xDSL et l’écran suivant apparaîtra :

Dans cet écran, nous connaissons tous les détails de notre synchronisation, si à tout moment nous avons un problème de faible vitesse, nous devons regarder cet écran pour savoir ce qui se passe et demander de l’aide dans les forums ADSLZone ou directement au support technique Pepephone.

Paramètres Internet

La configuration Internet est configurée par défaut pour Pepephone ADSL, il suffit d’allumer le routeur et de le connecter à la ligne ADSL, nous aurons une connexion Internet. Le voyant Internet du routeur doit s’allumer en vert pour avoir accès à Internet. Nous n’avons pas besoin de faire de configuration supplémentaire.

Nous tenons à souligner que Pepephone a activé l’option SRA (Seamless Rate Adaptation) qui permet d’adapter la vitesse de synchronisation sans produire de coupure, de cette façon, si la ligne ADSL est affectée par des interférences ou des intempéries, le routeur s’ajustera automatiquement la vitesse pour ne pas produire de coupure et de resynchronisation. Si nous avons des problèmes de synchronisation, il est recommandé de désactiver cette option car certains DSLAM ne sont pas pris en charge.

Remarque : Il est conseillé aux utilisateurs de définir les paramètres DNS des routeurs sur « Automatique ». Si nous définissons le DNS sur automatique, le DNS attribué par défaut par le réseau sera utilisé et non le DNS central qui pourrait avoir une latence plus élevée en raison de son éloignement de l’utilisateur.

Pour effectuer cette configuration, il suffit d’aller dans « WAN Service » et d’éditer la configuration par défaut en paramétrant le DNS à obtenir automatiquement.

Configuration LAN et DHCP statique

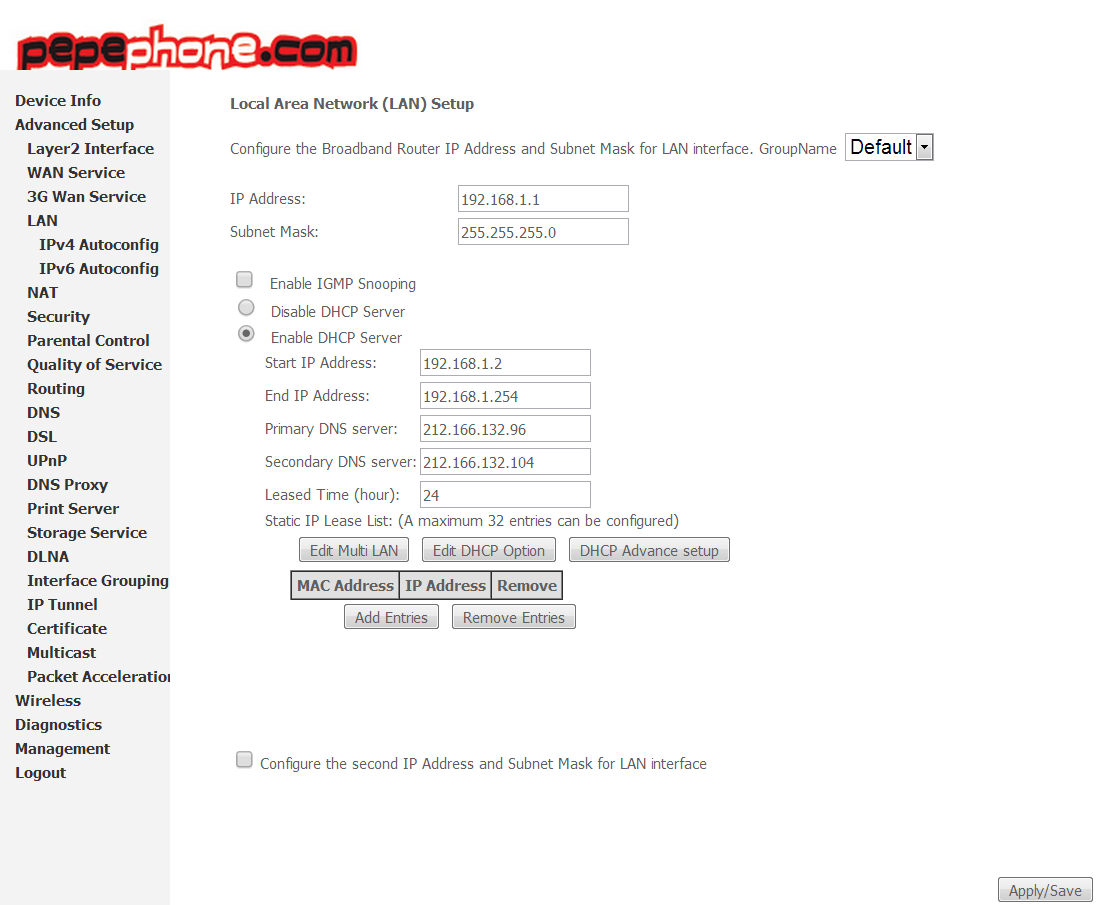

Ici, nous pouvons configurer la plage d’adresses IP du réseau local, en principe nous n’aurions pas à y toucher mais il est possible que nous souhaitions changer le sous-réseau que nous souhaitons utiliser. Normalement, tous les modems-routeurs ISP sont livrés avec 192.168.1.1, nous pouvons donc laisser la configuration par défaut ou la changer pour une plage différente.

Une partie très importante de ce menu est que nous pouvons définir des adresses IP privées afin que les ordinateurs se connectent toujours avec la même adresse IP. Ceci est utile si nous avons un ordinateur faisant office de serveur ou si nous voulons télécharger des programmes P2P tels que Bittorrent sans aucun problème. En attribuant une IP fixe à un appareil, nous pouvons nous assurer que si nous ouvrons un port pour lui, il ne change pas son adresse.

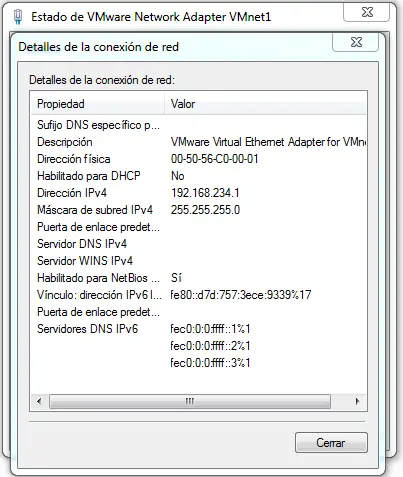

Pour configurer le DHCP statique nous devons connaître l’adresse MAC de notre carte réseau, pour cela nous allons dans Démarrer, Panneau de configuration, Centre réseau puis cliquez sur « Modifier la configuration de l’adaptateur », puis nous double-cliquons sur notre carte réseau que nous utilisons pour vous connecter au routeur et cliquez sur « Détails », l’ adresse physique apparaîtra comme vous pouvez le voir ici :

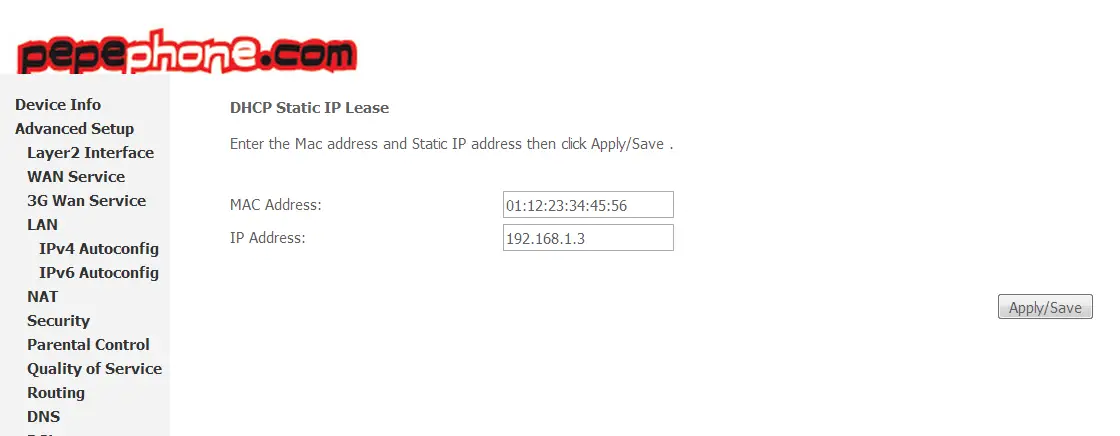

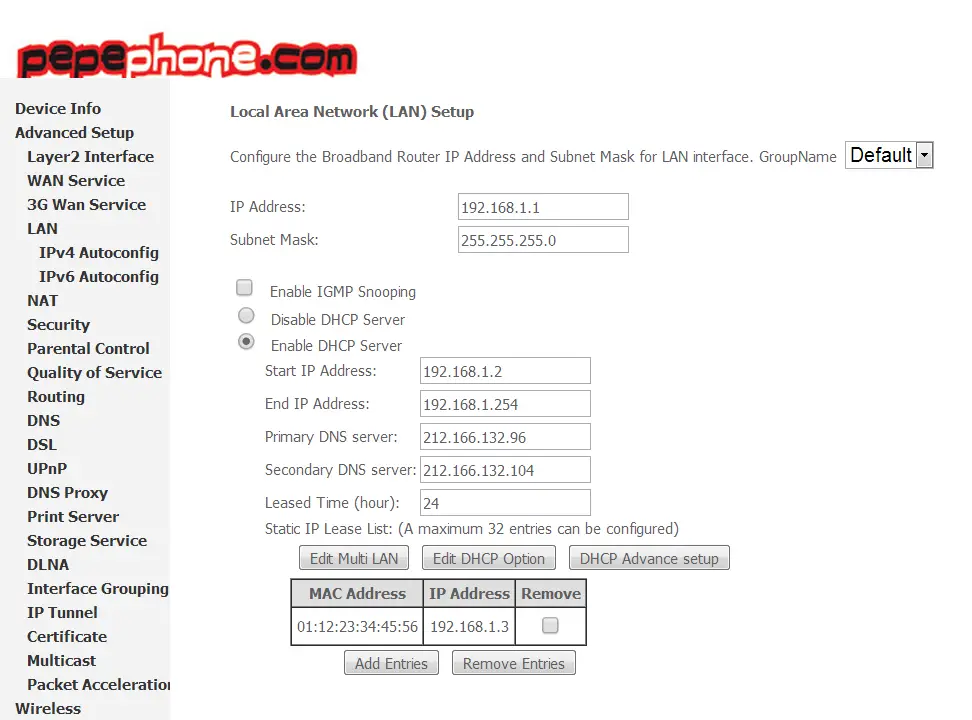

Nous devons entrer cette adresse physique dans la section routeur lorsque nous cliquons sur » Ajouter des entrées «, nous devons mettre l’adresse MAC avec deux points et non avec des tirets. Dans l’image suivante, vous pouvez voir un exemple de la façon de le saisir :

Avec le MAC, nous devons entrer une adresse IP privée, nous pouvons choisir celle que nous voulons dans le sous-réseau 192.168.1.X mais chaque fois que nous connecterons l’équipement, il aura la même. Une fois que nous cliquons sur APPLIQUER / ENREGISTRER, cela nous ramènera au menu précédent et nous aurons défini l’IP comme vous pouvez le voir ci-dessous :

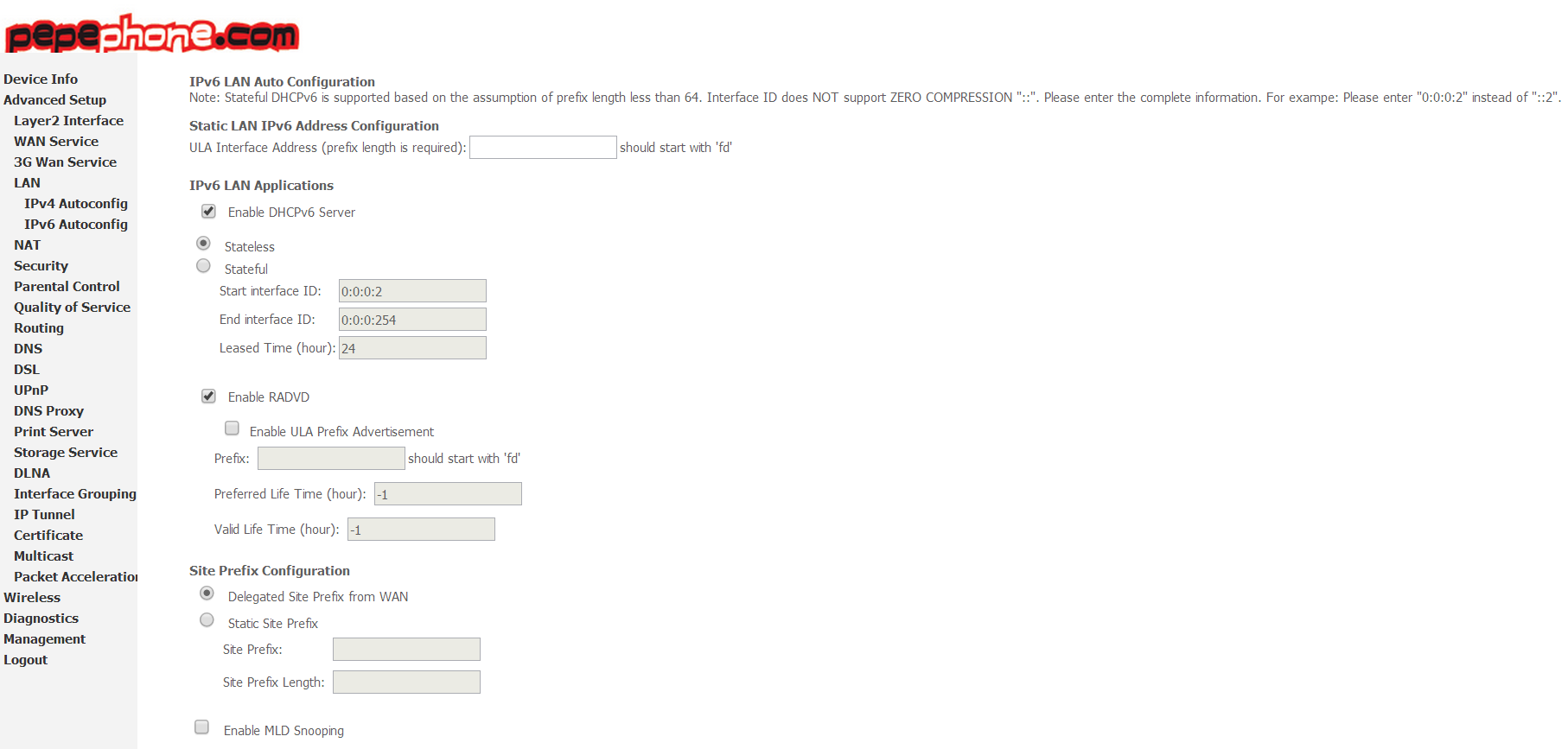

Ce routeur a IPv6 pour le LAN activé par défaut, en principe il n’est pas nécessaire de toucher à aucune configuration puisqu’à priori on utilisera toujours IPv4 :

Configuration sans fil 2,4 GHz

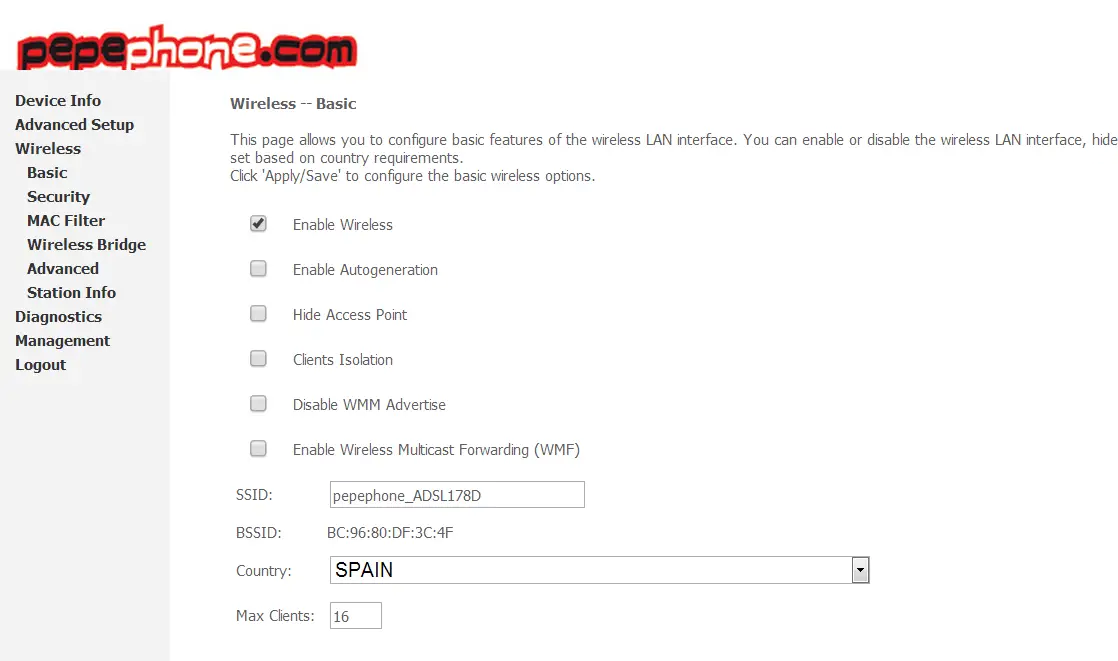

La configuration du réseau Wi-Fi est configurée par défaut avec un Pepephone ADSL SSID que nous pouvons personnaliser à tout moment. Il n’est pas nécessaire de toucher au nom du réseau si on ne le souhaite pas. Dans la capture d’écran suivante, vous pouvez voir les principales options pour :

• Masquer le nom du réseau (ESSID)
• Isoler les clients Wi-Fi afin qu’ils ne puissent pas communiquer entre eux est une mesure de sécurité en particulier pour les clients.

Dans ce menu, nous pouvons également configurer plusieurs SSID pour les invités, nous pouvons le configurer pour qu’ils ne puissent pas communiquer avec notre réseau local privé et facilement et rapidement, cela nous permet également de configurer un autre mot de passe différent de celui que nous avons pour nous-mêmes.

Pepephone a décidé de fournir une configuration de sécurité moyenne-haute, ils ont choisi WPA-PSK / WPA2-PSK pour atteindre le maximum de personnes car si nous utilisons des équipements anciens, ils peuvent ne pas être compatibles avec WPA2-PSK. Ils ont également activé WPS pour permettre aux clients de se connecter rapidement et facilement.

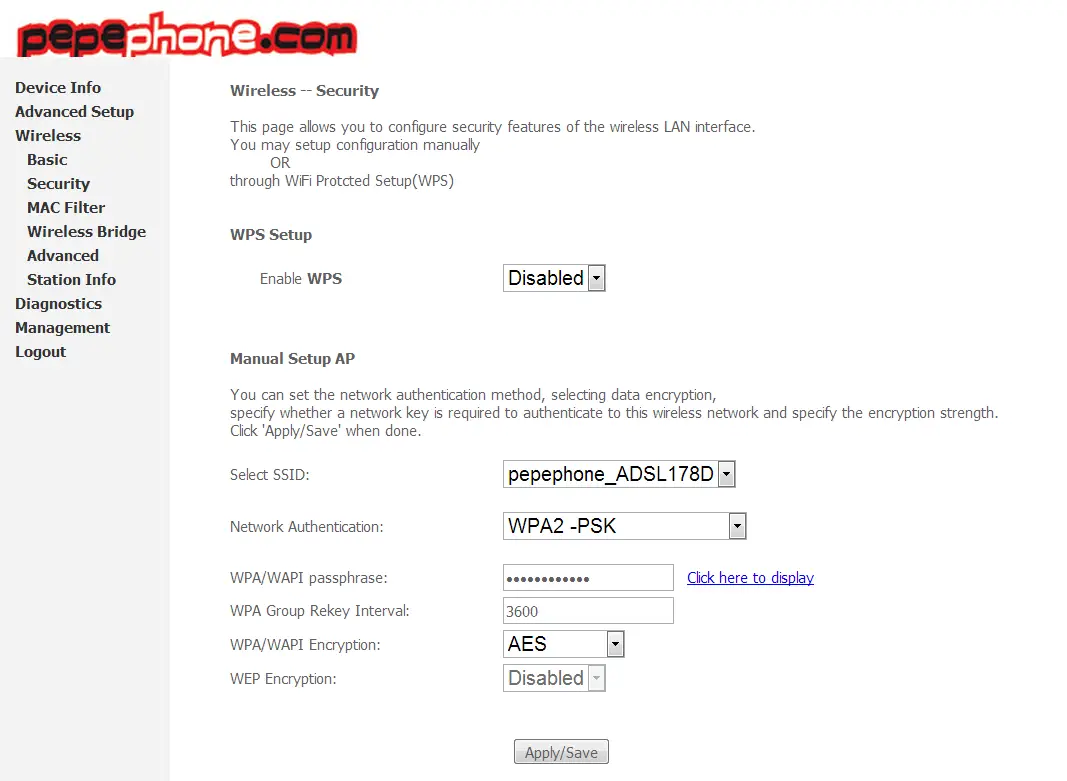

Dans RedesZone, nous vous recommandons de changer le type de cryptage en WPA2-PSK uniquement et de choisir AES comme algorithme de cryptage. Nous vous recommandons également de désactiver le WPS du routeur pour éviter d’éventuelles attaques. Dans l’image suivante, nous vous montrons à quoi devrait ressembler le menu de configuration :

Pour choisir la clé WPA, nous recommandons qu’elle soit supérieure à 12 caractères, en alternant entre majuscules, minuscules, chiffres et symboles. Si vous n’avez aucune préférence pour une clé personnalisée, vous pouvez toujours utiliser notre générateur de clé WPA2 aléatoire pour une sécurité maximale . Ce programme vous permettra de définir la longueur de la clé et de la générer plus tard de manière aléatoire et robuste en mélangeant symboles, nombres, etc.

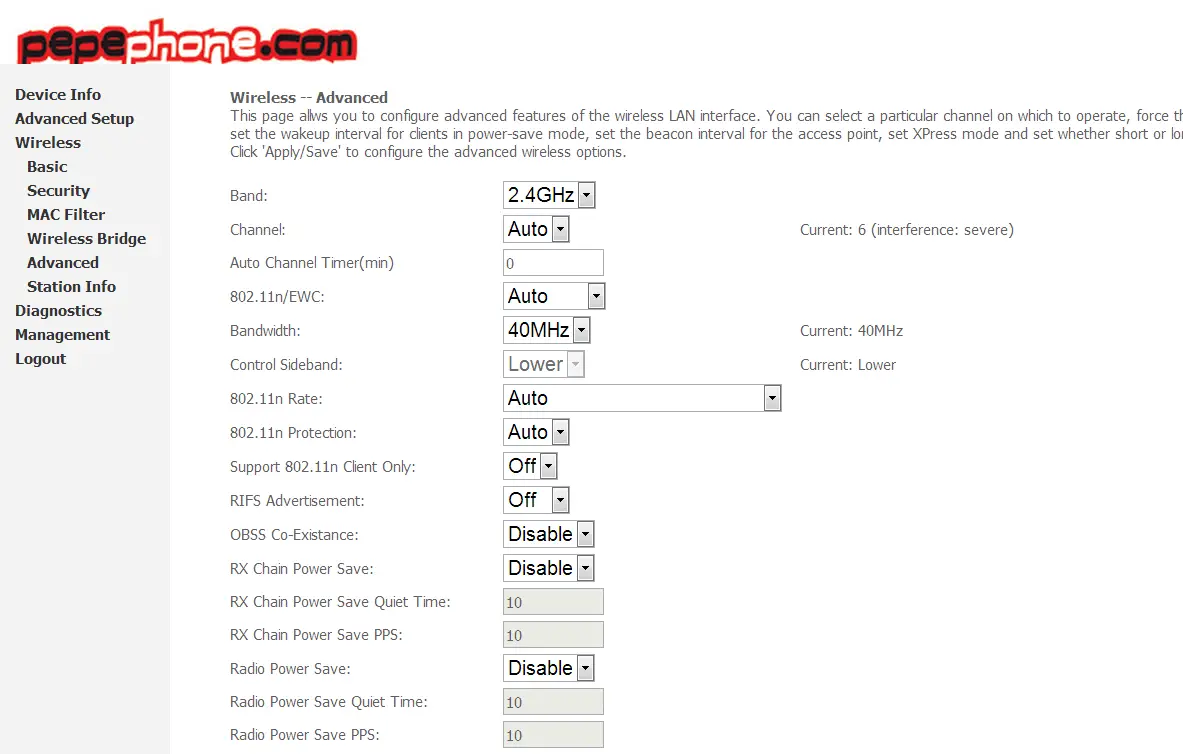

La configuration Wi-Fi avancée que Pepephone a faite dans ce routeur est excellente , ils ont décidé de mettre une largeur de canal de 40 MHz pour la bande 2,4 GHz afin de s’assurer que nous atteindrons des vitesses allant jusqu’à 300 Mbps. D’autres opérateurs ont la largeur de canal automatique de 20 / 40 MHz, donc dans les endroits avec de nombreux réseaux sans fil, nous ne pourrons jamais synchroniser à plus de 150 Mbps. Par conséquent, nous atteindrons toujours les performances sans fil maximales possibles, dans la configuration avancée, nous vous recommandons de le laisser par défaut car toutes les valeurs sont correctes.

Comment ouvrir les ports individuellement sur le Pepephone NuCom NU-GAN5

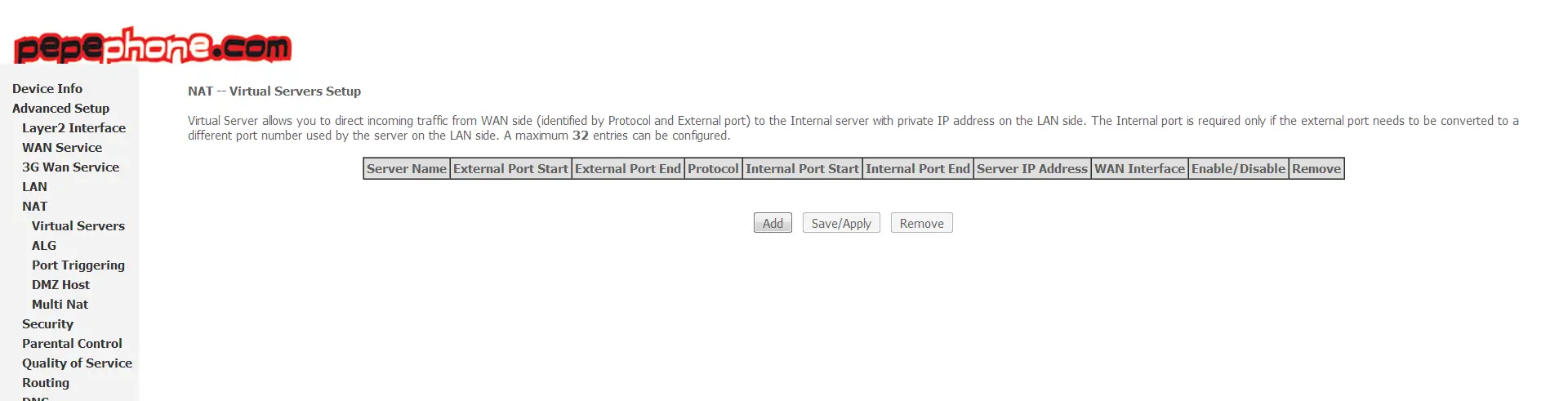

Pour ouvrir des ports sur ce routeur Pepephone, il faut aller dans Advanced Setup / NAT / Virtual Servers , puis cliquer sur « Add » pour ajouter une nouvelle règle :

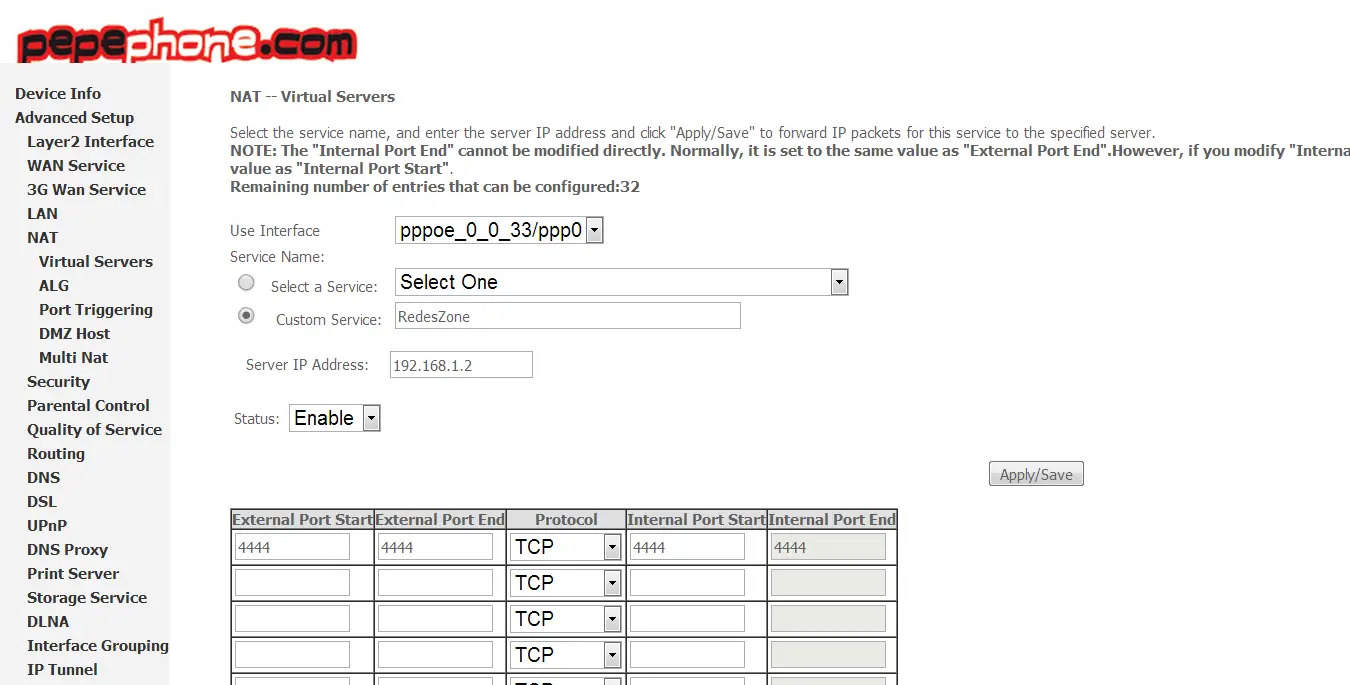

Maintenant, nous cliquons sur » Custom Service » et mettons le nom que nous voulons ouvrir un port personnalisé, nous devons également indiquer l’adresse IP privée vers laquelle nous voulons ouvrir le port. Ensuite, nous cliquons sur Statut et choisissons «Activer», puis nous choisissons d’utiliser le protocole TCP ou UDP et enfin nous mettons le port à ouvrir. Si nous devions ouvrir un seul port, il suffirait de répéter le même numéro dans les deux cases. Enfin, si nous voulons ouvrir plusieurs ports, nous pouvons remplir les cases de la deuxième rangée, de la troisième rangée, etc.

Lorsque nous avons terminé, nous devons cliquer sur Appliquer / Enregistrer pour enregistrer les modifications.

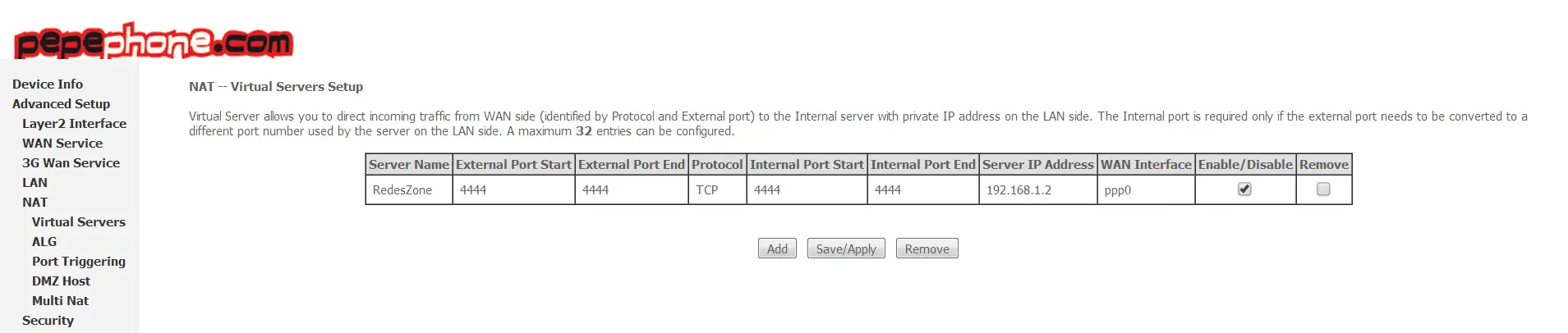

Lorsque nous aurons enregistré les modifications, nous reviendrons à l’écran précédent et nous verrons ce qui suit :

Comment ouvrir une gamme de ports sur le Pepephone NuCom NU-GAN5

Si nous voulons ouvrir une plage de ports, par exemple de 2000 à 2010, il suffirait de mettre 2000 dans la première case et dans la seconde 2010. Le reste des étapes est exactement le même que pour ouvrir un port individuel.

Configuration DMZ pour éviter le NAT modéré sur CONSOLES

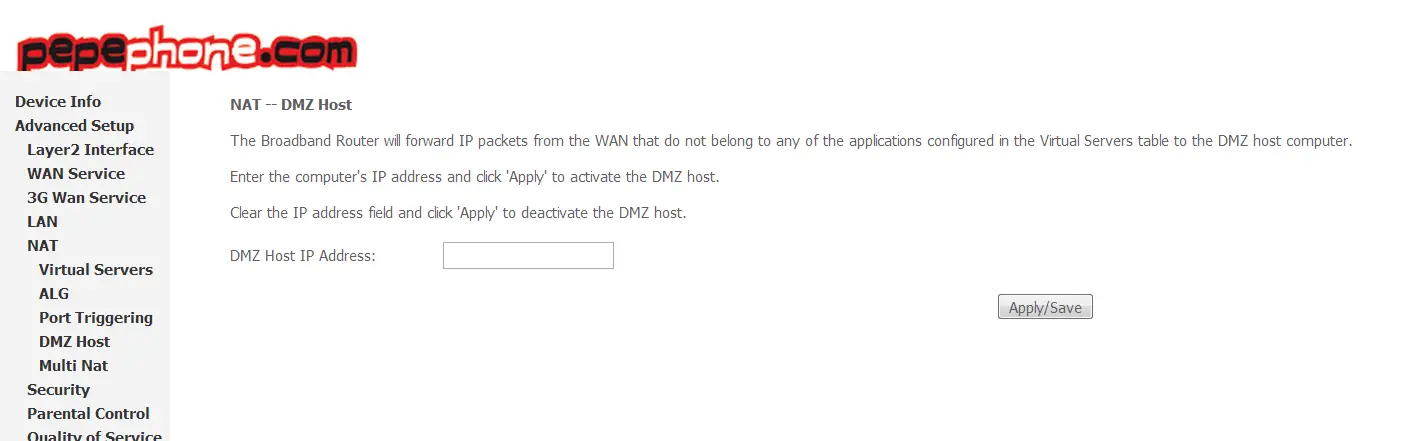

Si nous avons des consoles connectées à notre routeur via Wi-Fi ou par câble, nous recevrons à plusieurs reprises le message « NAT modéré ». Pour éviter toutes sortes de problèmes avec les consoles, nous pouvons configurer la DMZ (zone démilitarisée) afin que tous les ports soient ouverts à une adresse IP privée spécifique, dans ce cas pour la console. Pour ouvrir la DMZ, nous devons aller dans Advanced Setup / NAT / DMZ Host et mettre l’adresse IP privée de notre console :

Il n’est pas recommandé d’ouvrir la DMZ sur un ordinateur ou un autre appareil si vous ne disposez pas d’un pare-feu correctement configuré et activé, car votre ordinateur serait totalement exposé à Internet.

Contrôle parental : restrictions de temps

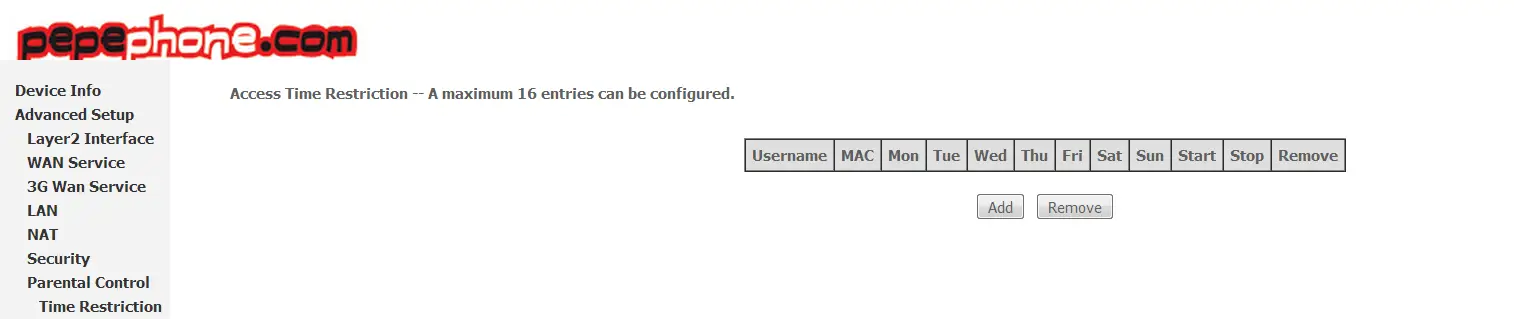

Le contrôle parental de ce routeur est très simple et nous avons les options de contrôle parental les plus basiques. Pour définir une configuration de contrôle parental, nous allons dans Configuration avancée / Contrôle parental et cliquez sur » Ajouter » pour ajouter une nouvelle règle.

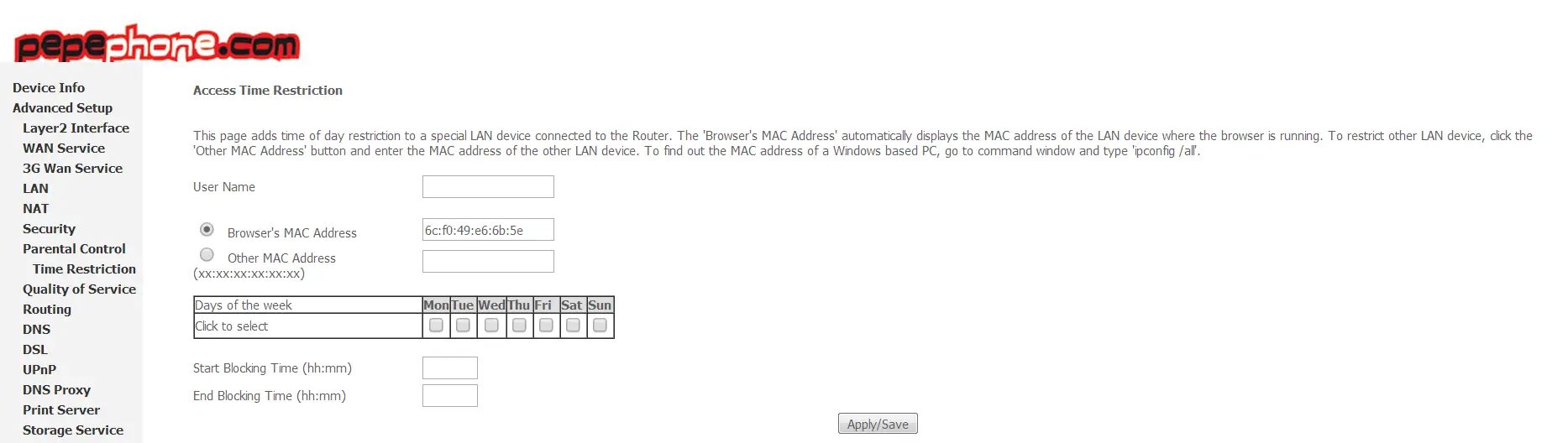

Maintenant, nous définissons les différents jours de la semaine et une heure pour limiter la connexion Internet d’un certain ordinateur, nous devons toujours avoir son adresse MAC pour limiter l’accès :

Configuration DNS dynamique : DynDNS et No-IP

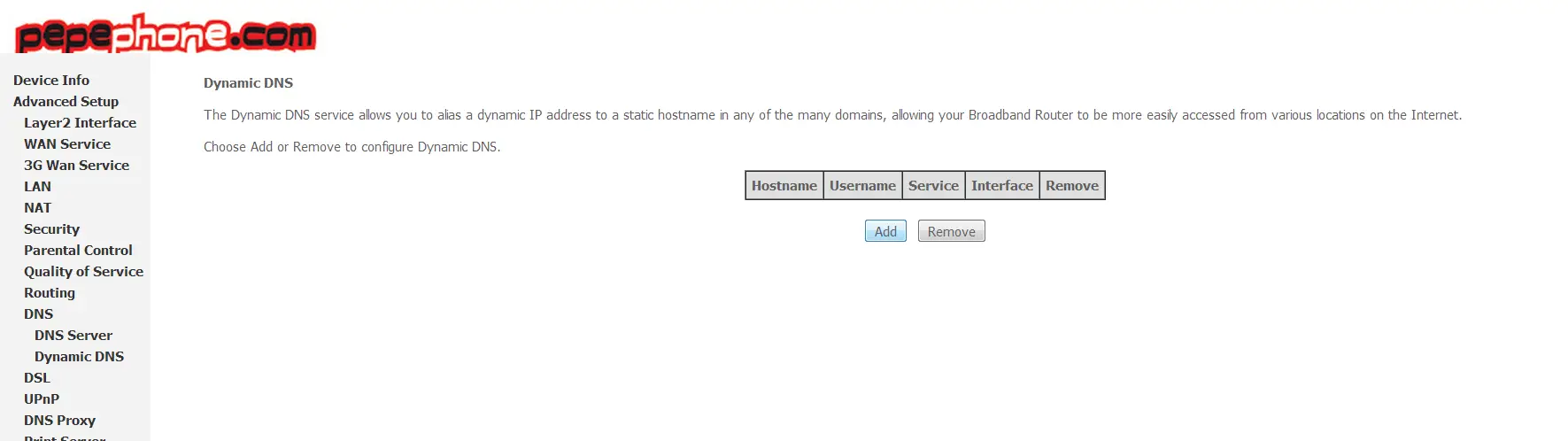

Ce routeur Pepephone prend en charge divers services pour le DNS dynamique parmi lesquels se distinguent DynDNS et No-IP. Le DNS dynamique est utilisé pour avoir une adresse de domaine qui pointe toujours vers notre adresse IP publique. De cette façon, nous pouvons accéder à nos serveurs domestiques sans avoir à nous souvenir de l’adresse IP publique car nous nous souvenons qu’elle est dynamique et, par conséquent, à chaque redémarrage du routeur, elle changera. Pour configurer le DNS dynamique, nous devons aller dans Configuration avancée / DNS / DNS dynamique et cliquer sur «Ajouter» pour ajouter une nouvelle règle.

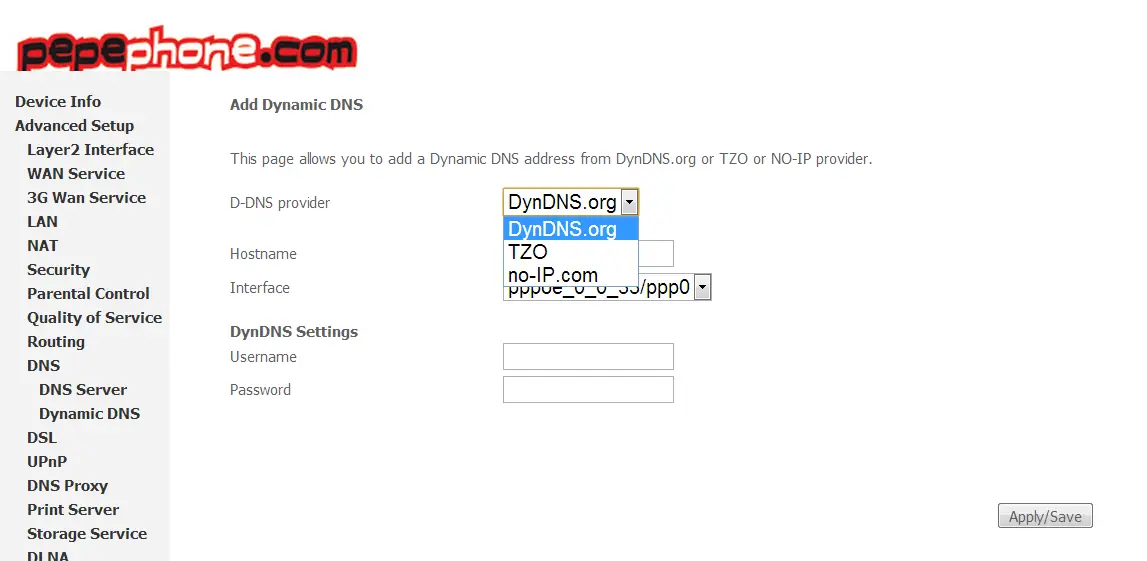

Maintenant, nous devons sélectionner le service dans lequel nous sommes enregistrés. Aujourd’hui, DynDNS est toujours payant, mais No-IP est gratuit et vous pouvez lire ce manuel pour vous inscrire au service . Si nous sélectionnons No-IP, nous devons entrer le nom d’utilisateur (notre e-mail) et le mot de passe d’accès avec l’hôte que nous avons enregistré sur le Web.

L’interface dans laquelle il doit fonctionner est le WAN, c’est-à-dire le ppp0 qui vient par défaut, il ne faut pas toucher à ce paramètre.

Configuration USB : Comment configurer le serveur CIFS / SAMBA

Ce routeur intègre un port USB 2.0 qui nous permettra de partager des ressources via CIFS / SAMBA dans le réseau local. Il intègre également un serveur multimédia (DLNA) pour diffuser la vidéo vers d’autres appareils tels que notre téléviseur ou nos appareils mobiles.

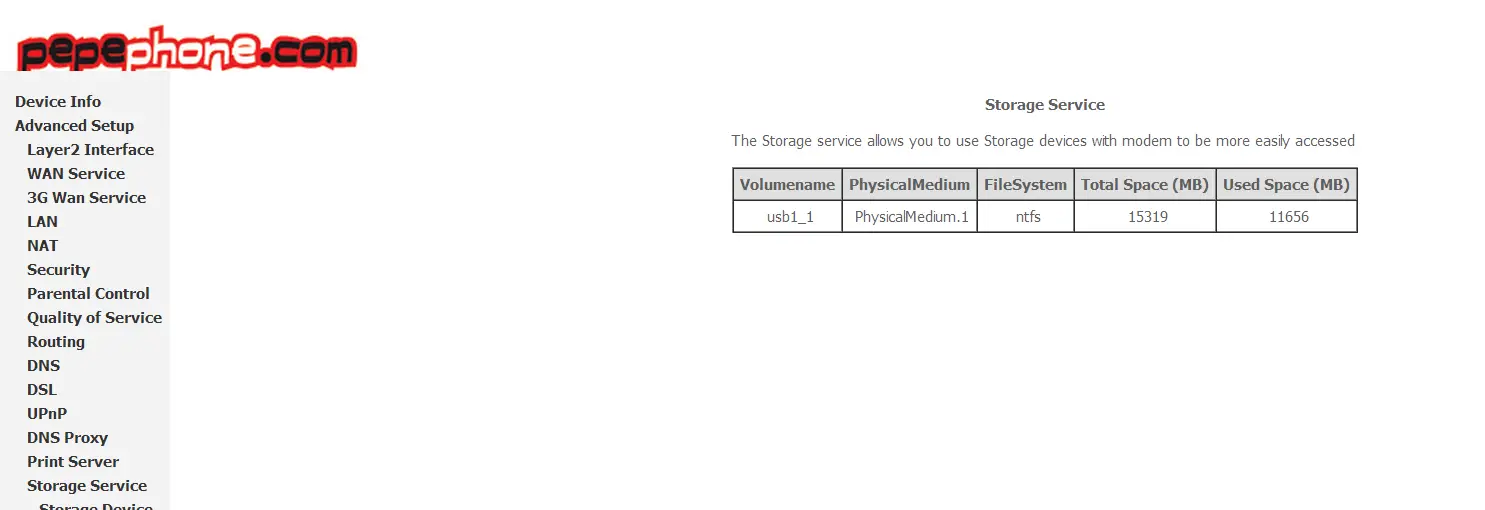

La première chose à faire est d’insérer le périphérique de stockage USB, l’écran suivant apparaîtra :

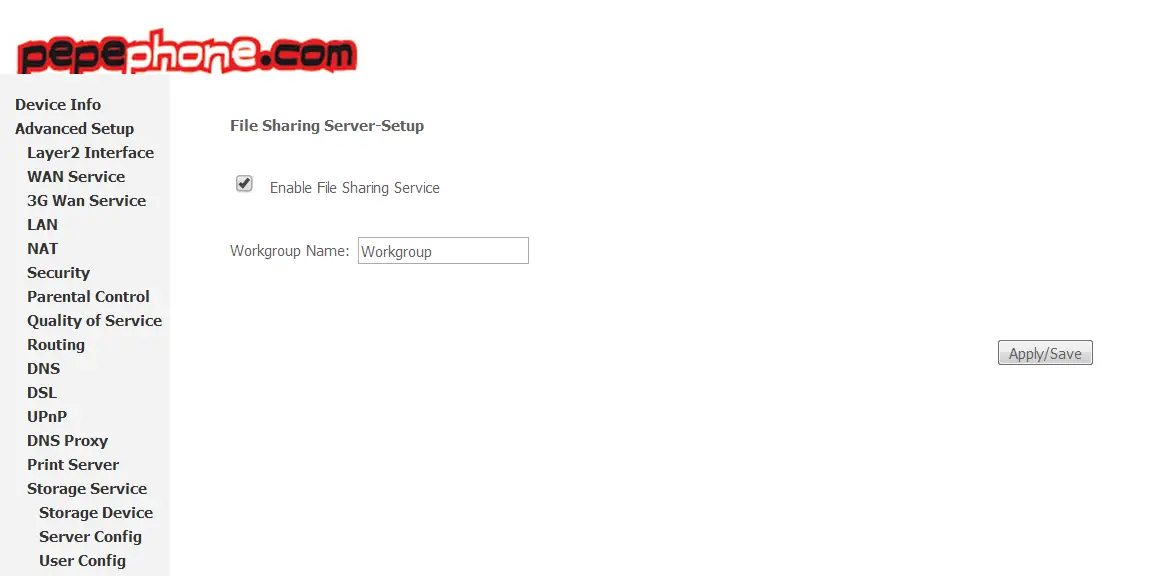

Ensuite, nous allons dans » Server Config » pour configurer le groupe de travail et activer le partage de fichiers via Samba. Nous cliquons sur Appliquer / Enregistrer pour enregistrer les modifications.

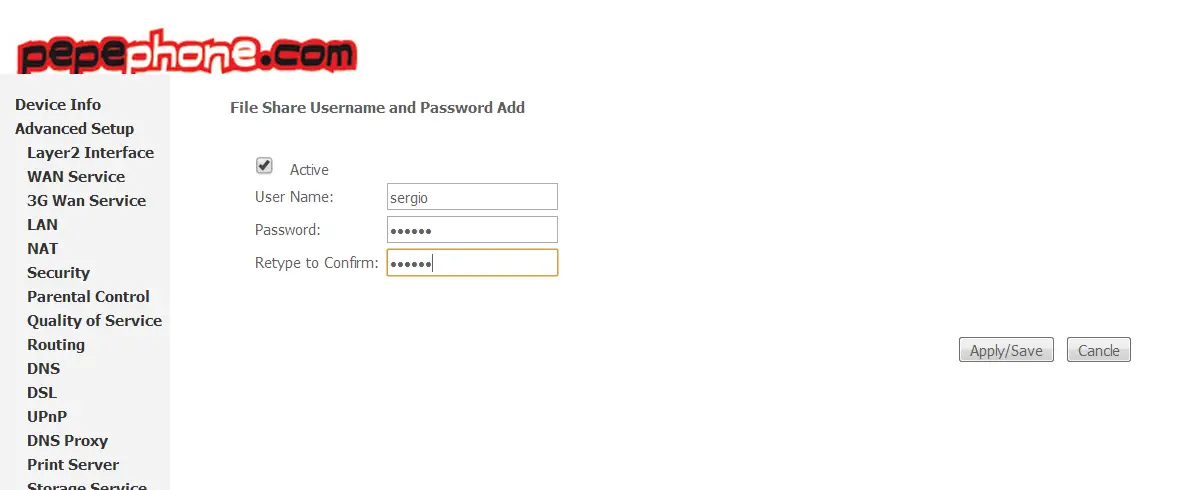

Ensuite, nous devons créer des utilisateurs avec des autorisations pour accéder à l’appareil en question, nous allons dans » Config utilisateur » pour créer de nouveaux utilisateurs ou modifier ceux qui existent déjà.

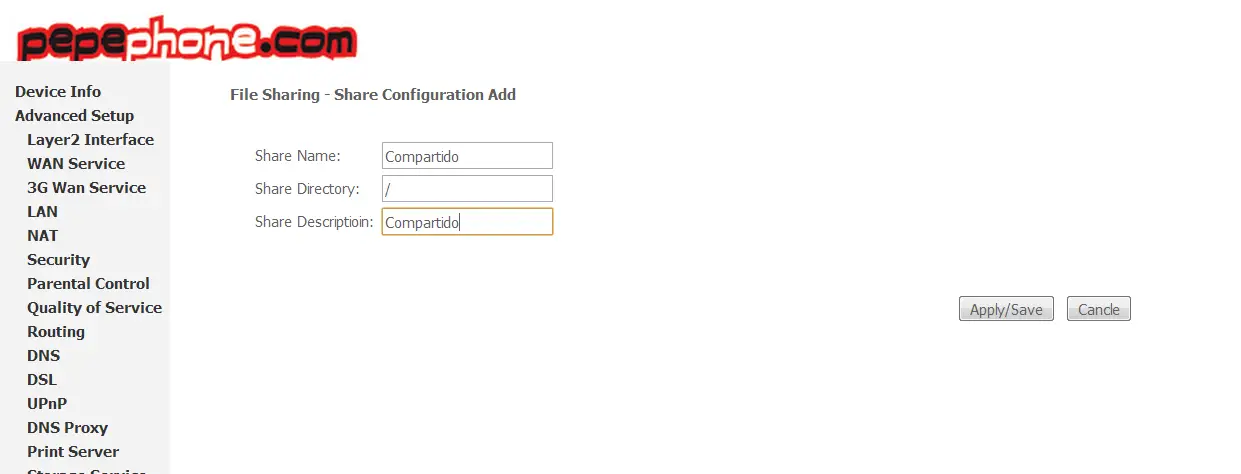

Et enfin, nous configurons le chemin à partager dans le réseau local, si nous voulons partager l’ensemble de l’unité il suffirait de mettre / ou / mnt qui est l’endroit où l’unité USB est montée par défaut.

Configuration USB : Comment configurer le serveur multimédia DLNA

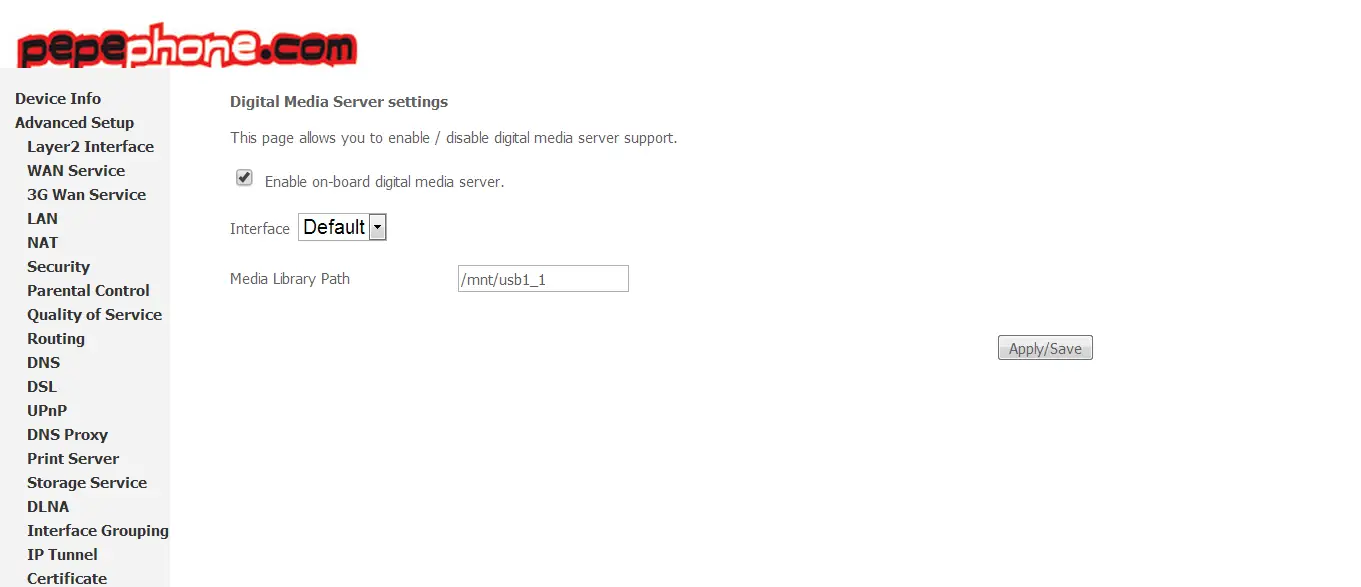

Pour configurer le serveur multimédia DLNA, allez simplement dans le menu Configuration avancée / DLNA et activez le serveur, définissez le chemin pour stocker la bibliothèque (nous pouvons choisir n’importe quel chemin) et cliquez sur «Appliquer / Enregistrer» pour enregistrer les modifications et pour le serveur pour commencer. pour travailler :

Gestion du routeur

Si nous voulons enregistrer ou restaurer la configuration personnalisée que nous avons effectuée sur le routeur, nous devons aller dans « Gestion / Paramètres », dans cette partie nous trouvons également celui pour restaurer la configuration par défaut de Pepephone.

Il est conseillé de changer le mot de passe par défaut pour l’accès au routeur, pour cela nous devons aller dans » Gestion / Contrôle d’accès / Mots de passe «, nous indiquons un nouveau mot de passe pour l’utilisateur » admin » et appliquons les modifications.

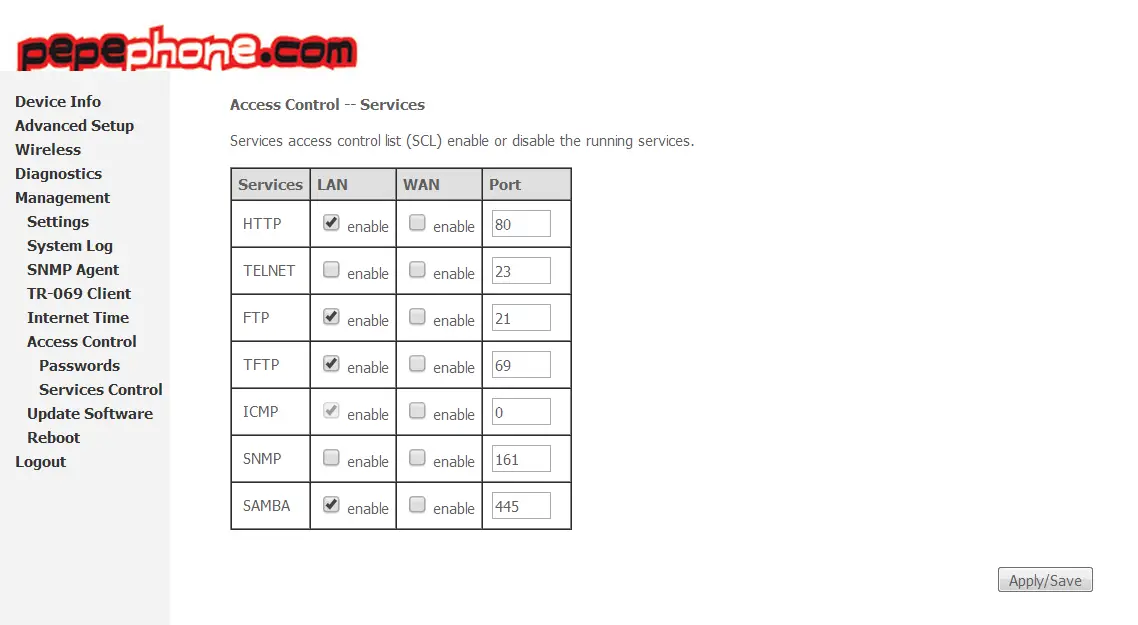

Enfin, il est possible que nous n’utilisions pas plusieurs services du routeur, dans ce cas, il est préférable de désactiver les services que nous n’allons pas utiliser, le panneau pour gérer cela se trouve dans » Gestion / Contrôle d’accès / Contrôle des services «. Dans l’image suivante, vous pouvez voir la configuration par défaut :

Jusqu’à présent, nous sommes arrivés avec la configuration du routeur NuCom NU-GAN5 de Pepephone ADSL. Si vous avez des questions, vous pouvez nous laisser un commentaire.
