Power over Ethernet : qu’est-ce que c’est, comment ça marche et quels types de PoE existent

Grâce à la norme Ethernet, nous pouvons avoir des réseaux tels qu’ils sont aujourd’hui. C’est l’une des normes fondamentales qui a permis à des millions d’appareils de communiquer entre eux. Ses normalisations ont également contribué à son adoption vraiment massive. Dans ce guide, nous allons connaître la norme PoE (Power over Ethernet) , qui permet de fournir de l’énergie électrique à un grand nombre d’appareils en réseau, via le même câble réseau Ethernet à travers lequel nous transmettons les données.

L’acronyme en anglais signifie Power-over-Ethernet. En espagnol, ils signifient essentiellement Power over Ethernet. Désigne la transmission de l’énergie électrique vers des appareils compatibles. Ceci est possible en utilisant le même câble réseau qui permet la connexion aux réseaux locaux. L’un de ses principaux avantages est qu’il n’est plus nécessaire d’avoir un câblage dédié pour l’alimentation, tel que le câblage AC populaire et les prises spéciales qui sont généralement placées à proximité des appareils pour qu’ils puissent fonctionner. Ceci est idéal pour les appareils tels que les points d’accès Wi-Fi intérieurs ou extérieurs ou les caméras IP, entre autres appareils.

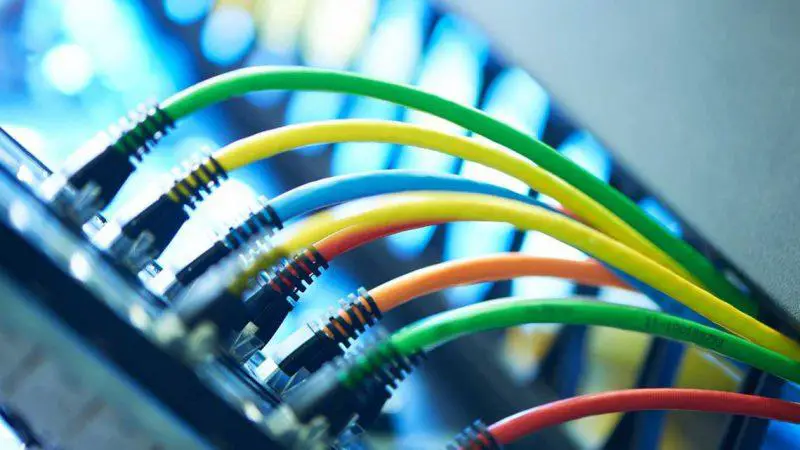

Comme on peut le voir, le câble réseau a deux fonctions principales : la transmission de données et l’alimentation électrique. Bien plus pratique !

PoE comme norme IEEE 802.3af

Avec un peu de recul, le PoE est devenu un standard sous le nom IEEE 802.3af . La puissance de sortie maximale de l’alimentation est de 15,4 watts. D’un autre côté, les catégories de câbles Ethernet qu’il prend en charge sont à partir de Cat5e typiques, bien qu’il soit toujours conseillé d’utiliser Cat 6 de nos jours car le rapport qualité-prix en vaut la peine.

Bien que la puissance maximale que nous avons mentionnée soit de 15,4 watts , la puissance réelle reçue est de 12,95 watts . Il en est ainsi parce que l’énergie électrique est «perdue» avec la distance. Cependant, cela n’affecte pas les performances des appareils connectés via Ethernet, que ce soit avec des liaisons 10, 100 ou 1000 Mbps.

Les appareils qui peuvent être alimentés par PoE sont les téléphones VoIP, les capteurs et les points d’accès sans fil. De plus, il est possible d’alimenter des caméras de sécurité statiques (celles qui ne bougent pas d’un côté à l’autre, ou de haut en bas). Il peut alimenter tout appareil nécessitant un faible niveau d’énergie électrique, et est logiquement compatible avec la norme PoE.

PoE + ou 802.3at

Il s’agit d’une amélioration par rapport au PoE d’origine et l’une des caractéristiques les plus importantes est qu’il est rétrocompatible avec la norme précédente. En standard, il s’appelle IEEE 802.3at . Contrairement à la norme précédente, il a une puissance de sortie maximale de 30 Watts, la puissance réelle reçue est de 25,50 Watts . En outre, il peut alimenter des appareils qui ont besoin de plus de puissance.

Certains des appareils que nous pouvons alimenter sont : des points d’accès triple bande simultanés, des capteurs biométriques et tout type d’écran LED. En parlant de caméras de sécurité, il est déjà possible d’alimenter via PoE (avec sa variante PoE+, bien sûr) celles qui ont des fonctionnalités plus avancées comme le zoom et les mouvements latéraux, et qui, par conséquent, ont besoin de plus de puissance. .

PoE++ ou 802.3bt

La norme s’est améliorée au fil des ans, principalement parce qu’elle vise à fournir une plus grande puissance électrique aux différents appareils qui existent sur le marché. En standard, il s’appelle IEEE 802.3bt . Par conséquent, le PoE++ est né, qui se subdivise en deux types : Type 3 et Type 4.

• Type 3, avec une puissance de sortie maximale de 60 Watts , la puissance réelle reçue est de 51 Watts .
• Type 4, avec une puissance de sortie maximale de 100 Watts , la puissance réelle reçue est de 71 Watts .

Dans les deux cas, les quatre paires de câbles typiques d’un câble Ethernet typique sont pleinement exploitées. Le Type 3 est capable d’alimenter des appareils plus exigeants en termes d’alimentation, tels que les systèmes de visioconférence dédiés. D’autre part, le Type 4 est déjà capable d’alimenter des appareils plus modernes tels que le type IoT, les ordinateurs portables et même les Smart TV :

Un fait important à garder à l’esprit est que le constructeur Cisco a sa version du PoE par rapport au PoE++. Cette version est connue sous le nom d’ UPoE et son acronyme en anglais correspond à Universal Power over Ethernet. La puissance de sortie maximale qu’il offre actuellement est jusqu’à 90 watts. Les performances par rapport au PoE + sont pratiquement similaires, avec quelques ajouts et améliorations visant les solutions réseau Cisco, qui ont un haut niveau d’acceptation dans le monde entier.

Remarque : ils sont appelés Type 3 et Type 4, car les anciennes normes PoE et PoE + sont également appelées Type 1 et Type 2, respectivement.

Est-ce vraiment pratique pour moi d’utiliser une norme PoE ?

Il est clair que l’un des objectifs directs de cette norme est d’éliminer la nécessité d’installer des équipements pour l’alimentation électrique. Par conséquent, il y a une économie importante sur les coûts de mise en œuvre d’un réseau.

De plus, les personnes qui ne sont pas exactement impliquées dans les réseaux peuvent percevoir les avantages de l’utilisation du PoE. Il sera beaucoup plus facile pour quiconque de savoir qu’à travers un seul câble, vous parvenez déjà à fournir de l’électricité à un appareil (équipement IoT, par exemple) et, à son tour, à la connectivité. A long terme, vous n’aurez plus du tout à vous demander quel est le câble à déconnecter du courant, qui est du réseau, lequel ne doit pas déconnecter, etc. Le PoE peut être considéré comme l’une des normes les plus pratiques que nous puissions connaître.

Nous sommes de plus en plus connectés. Presque tous les objets que nous utilisons ou ceux qui nous entourent ont besoin d’énergie électrique pour fonctionner. Ou dans d’autres cas, ils nécessitent de l’énergie électrique et, à leur tour, une connexion au réseau. Tout cela, 24 heures sur 24 et 7 jours sur 7 pour plusieurs de ces appareils comme les points d’accès, c’est-à-dire que la demande de consommation d’énergie augmente beaucoup et c’est assez cher.

PoE est conscient de cet aspect et l’un des objectifs de la plus récente de ses normes est l’efficacité de l’énergie électrique. En effet, toutes les paires de câbles sont utilisées en Ethernet de catégorie 5e. Dans les normes précédentes, seules deux des quatre paires disponibles étaient exploitées.

Les technologies en constante évolution comme l’ IoT bénéficient grandement de l’alimentation par Ethernet. PoE ++ prend en charge les produits IoT tels que les ampoules, qui nécessitent une alimentation électrique puissante mais efficace au niveau de la consommation. De plus, grâce à cette norme, il existe un bon niveau de performance si l’appareil est en état de veille .
