Topologie de réseau fibre optique FTTx

Fibre optique multimode vs fibre optique monomode

Tout d’abord nous allons vous expliquer qu’il existe deux types de fibre optique, nous parlons des fibres dites multimodes et monomodes .

Les fibres multimodes sont des fibres qui permettent la transmission simultanée de plusieurs faisceaux lumineux (modes), chaque faisceau est réfléchi sous un angle différent à l’intérieur de l’âme du câble. Contrairement aux fibres optiques monomodes, les fibres optiques multimodes, pour permettre cela, doivent avoir un diamètre de coeur plus grand que les premières. Au sein des fibres optiques multimodes, il existe deux autres types que nous allons juste mentionner : ce sont celles à indice échelonné, et celles à indice progressif. Ces derniers atteignent une portée légèrement supérieure. Les fibres multimodes sont moins chères à fabriquer (par rapport aux fibres optiques monomodes) et leur portée est relativement faible (environ 10 km) par rapport aux monomodes.

En revanche, les fibres monomodes ne permettent qu’un seul mode de transmission. Ceci est obtenu en réduisant le diamètre du noyau. Il est tellement réduit qu’il n’y a pratiquement pas de rebonds, le faisceau lumineux se propage parallèlement à l’axe. Sa distance peut aller jusqu’à 400 km, mais le coût de sa fabrication est onéreux. Comme on le sait déjà, l’un des avantages que présente la fibre optique par rapport à la paire de cuivre, est qu’elle est peu atténuée. Dans une paire de cuivre, on peut dire qu’à une distance d’un kilomètre, 25 dB peuvent être atténués (c’est une moyenne approximative, puisque chaque paire est atténuée de manière différente), mais le niveau d’atténuation de la fibre optique est beaucoup plus faible, dans un kilomètre est atténué de 0,30 dB.

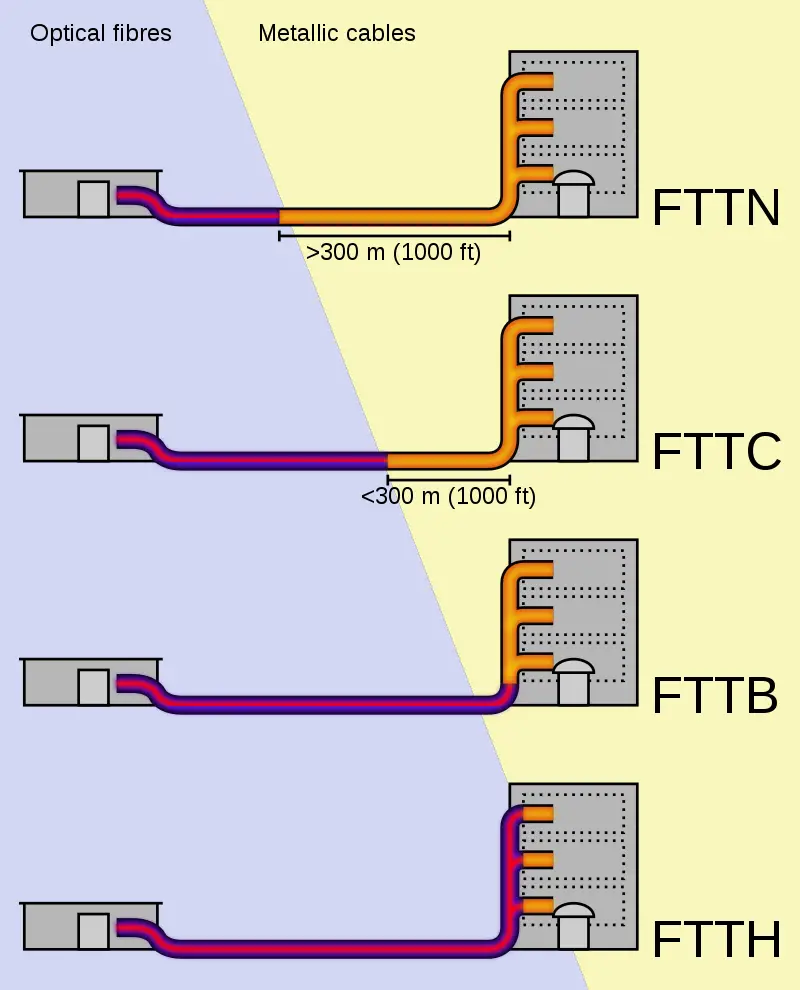

Modalités FTTx existantes

Après ces explications et précisions, nous passons aux différentes modalités FTTx . Il est clair que pour vous tous, le plus connu et le plus écouté est le FTTH (Fiber-to-the-home), et c’est le seul qui puisse être vendu à l’abonné sous forme de fibre optique, puisque, dans le reste de les types de FTTx, la fibre optique n’atteint pas le domicile de l’utilisateur au PTRO (PTR optique).

FTTH

Il est également connu sous le nom de Fiber-to-the-home , dans ce type de fibre optique, il est atteint directement à la maison, où nous aurons un PTR optique pour connecter le câble à fibre directement à l’ONT de l’opérateur ou à notre routeur s’il inclut l’ONT dans le même appareil. Cette modalité de fibre optique est la seule qui atteint le domicile de l’abonné et est la plus utilisée en Espagne en raison de ses performances, à la fois en termes de vitesse et de latence.

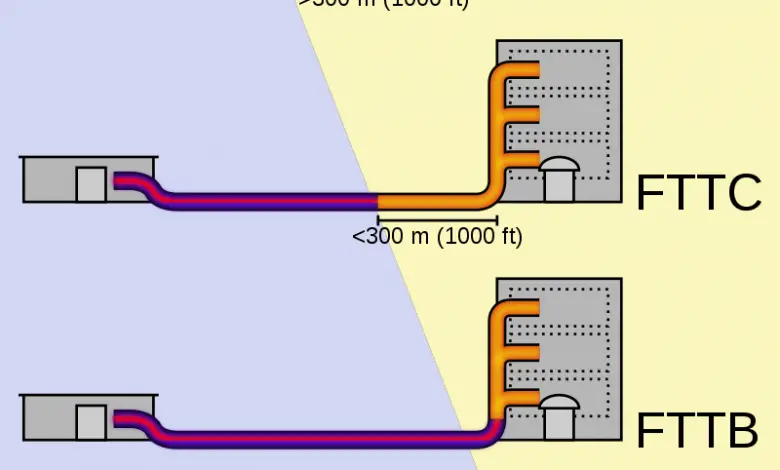

FTTB

Également connu sous le nom de Fiber-to-the-building , dans ce mode fibre, la connexion au bâtiment est réalisée par fibre optique, la fibre se termine directement au RITI ou au RITU dans un CTO. Une fois que la fibre optique a atteint le point de distribution intermédiaire, l’accès aux abonnés finaux du bâtiment ou de la maison s’effectue en technologie VDSL2, paire de cuivre ou directement sur paire torsadée (câble réseau Cat 6). Grâce à cette modalité, nous aurons la fibre jusqu’au bâtiment lui-même, pour effectuer plus tard la connexion en utilisant différentes technologies à moindre coût.

FTTC

Il est également connu sous le nom de fibre jusqu’à l’armoire , dans ce mode fibre, vous atteignez une cabine ou un placard de télécommunications près de chez vous, normalement il devrait être à moins de 300 mètres.

FTTN

Il est également connu sous le nom de fibre jusqu’au nœud , cette modalité de fibre est similaire au FTTN, mais dans ce cas, la cabine ou le placard de télécommunications est plus éloigné de la maison, à plus de 300 mètres, nous aurons donc de moins bonnes performances globalement.

Autres modalités FTTx

Après avoir vu les principales modalités FTTx qui existent actuellement, il existe d’autres dénominations minoritaires qui ne sont généralement pas utilisées, ou du moins, sont très peu utilisées, mais il est important de les connaître pour savoir de quoi on parle.

FTTO

Également connu sous le nom de fibre jusqu’au bureau , il s’agit exactement de la même chose que le FTTH, mais au lieu d’être des «domiciles» domestiques, ce sont des «bureaux». Cela signifie que la fibre optique atteint l’intérieur même du bureau de l’abonné. Logiquement, ce FTTO pourrait avoir des configurations spécifiques pour les entreprises telles que plateforme de visioconférence embarquée, VoIP, sans TV et avec des débits de connexion Internet garantis, mais cela dépendra de chaque opérateur Internet.

FTP

Il est connu sous le nom de Fiber-to-the-premises , c’est généralement un terme général pour désigner les architectures FTTH et FTTB, il est également désigné pour les réseaux de fibre optique qui incluent à la fois les foyers et les petites entreprises.

Quelle modalité peut-on trouver en Espagne ?

Actuellement, la modalité de FTTx la plus largement utilisée est le FTTH, la fibre optique jusqu’au domicile. Selon l’endroit où se situe votre maison, le FTTH pourra vous parvenir via un CTO accroché à l’une des façades de votre maison, ou directement via un RITU dans la communauté de propriétaires si l’urbanisation ou l’immeuble est de construction récente.

S’il vous parvient directement via un CTO suspendu, les techniciens tireront le câble fibre extérieur à travers la façade jusqu’à ce qu’il atteigne votre maison, et une fois à l’intérieur, ils placeront le PTRO (PRT optique) où vous connecterez le câble fibre jaune, et il ira directement à l’ONT de l’opérateur.

Si la fibre arrive au RITU, là le ou les opérateurs auront leurs différents CTO, et le technicien n’aura plus qu’à brancher le câble fibre qui vient de chez vous au RITU, au CTO de votre opérateur. L’installation est clairement beaucoup plus simple dans ce type de connexions FTTH, car tout le câble en fibre optique est déjà tiré à travers les différents conduits, il suffit de connecter le câble qui arrive de votre domicile au CTO, et du PTRO de votre domicile à l’ONT de l’opérateur pour disposer d’une connexion Internet.

Il ne faut pas oublier que la technologie FTTH et aussi le reste du FTTx, utilisent des réseaux optiques passifs (PON), généralement ils utilisent la technologie GPON qui est celle utilisée par les opérateurs Internet, bien qu’ils soient déjà en train de moderniser l’ensemble du réseau de fibre optique. intégrant la technologie XG-PON pour nous fournir une vitesse encore plus symétrique. Le câblage en fibre optique n’a pas besoin d’être remplacé, mais il est nécessaire de changer les OLT et les ONT pour les rendre compatibles avec la nouvelle norme qui est sur le point d’arriver pour offrir des débits supérieurs à 1Gbps symétriques dans nos foyers.
