Votre nouveau routeur et votre nouvelle carte WiFi doivent-ils avoir 160MHz en 5GHz ?

Depuis la norme Wi-Fi 5, y compris la nouvelle norme Wi-Fi 6, certains routeurs, points d’accès et cartes Wi-Fi prennent en charge 160Mhz de largeur de canal sur la bande 5GHz . Par défaut, la norme Wi-Fi 5 utilise 80MHz de largeur de canal , cependant, en ayant deux fois la largeur de canal (160MHz) nous atteindrons deux fois la vitesse réelle avec le même nombre d’antennes. Aujourd’hui, nous allons expliquer les vitesses maximales que nous atteindrons avec 80MHz de largeur de canal et 160MHz en fonction du nombre d’antennes

L’utilisation de 160 MHz de largeur de canal dans les routeurs et les points d’accès est très importante si nous voulons atteindre des vitesses réelles ou supérieures à 1000 Mbps, c’est-à-dire qu’avec cette largeur de canal, nous pouvons atteindre des vitesses supérieures à la norme Gigabit Ethernet que nous connaissons tous, mais nous ne ferons que le réaliser dans la bande 5GHz car nous aurons un grand nombre de canaux disponibles. Avec un routeur et une carte WiFi 6 prenant en charge 160MHz, nous pourrons dépasser très facilement la vitesse de l’interface Gigabit Ethernet, comme vous le verrez ci-dessous.

Canaux disponibles pour utiliser une largeur de canal de 160 MHz

Dans RedesZone, nous avons déjà parlé des canaux disponibles dans la bande 5 GHz, en particulier nous avons les UNII-1 qui sont 36, 40, 44 et 48. Nous avons également les UNII-2 qui sont des canaux DFS, et ils sont 52, 56 , 60 et 64, enfin, nous avons les canaux UNII-2 étendus, qui vont du canal 100 au canal 144.

Grâce à la possibilité de configurer tous ces canaux dans notre routeur Wi-Fi, nous avons un total de 5 canaux disponibles si nous utilisons 80MHz de largeur de canal, et seulement deux canaux disponibles si nous utilisons une largeur de canal de 160MHz, puisque nous occuperons tout le spectre disponible.

Lorsque nous configurons notre routeur sans fil ou notre point d’accès Wi-Fi avec une largeur de canal de 160 MHz, nous pouvons sélectionner un canal de contrôle, mais la largeur du canal s’étend sur tout le spectre inclus dans UNII-1 et UNII-2, ainsi que sur UNII-2. Étendu, comme vous pouvez le voir dans le graphique précédent.

Vitesse que nous atteindrons en utilisant 160MHz de largeur de canal

Afin de déterminer la vitesse théorique que nous atteindrons avec 160MHz de largeur de canal, nous devons d’abord prendre en compte deux facteurs très importants :

• Modulation d’amplitude en quadrature utilisée (256QAM ou 1024QAM) dans la bande 5GHz
• Le nombre d’antennes et de flux de données MIMO dans la bande 5 GHz.

Bien que par défaut avec la norme Wi-Fi 5 256QAM de modulation d’amplitude en quadrature soit utilisé, il existe des routeurs qui ont activé « NitroQAM », cela permet d’utiliser 1024QAM pour avoir jusqu’à 25% de vitesse théorique en plus. Nous devons nous rappeler que toutes les vitesses dont nous parlerons sont théoriques, les vitesses réelles seront d’environ la moitié. Avec la norme Wi-Fi 6 nous aurons toujours un maximum de 1024QAM, mais la largeur de canal 160MHz est optionnelle selon la norme Wi-Fi Alliance, donc avant d’acheter un routeur avec Wi-Fi 6 ou une carte WiFi, il faut payer attention à cet aspect.

Vitesses avec Wi-Fi 5

Vitesses que nous atteindrons avec WiFi 5, 256QAM et 80MHz de largeur de canal en 5GHz

• Une antenne ou un flux de données MIMO : 433Mbps
• Deux antennes ou deux flux de données MIMO : 867 Mbps
• Trois antennes ou trois flux de données MIMO : 1 300 Mbps
• Quatre antennes ou quatre flux de données MIMO : 1 733 Mbps

Vitesses que nous atteindrons avec WiFi 5, 256QAM et 160MHz de largeur de canal en 5GHz

• Une antenne ou un flux de données MIMO : 867Mbps
• Deux antennes ou deux flux de données MIMO : 1 733 Mbps
• Trois antennes ou trois flux de données MIMO : 2 600 Mbps
• Quatre antennes ou quatre flux de données MIMO : 3,466 Mbps

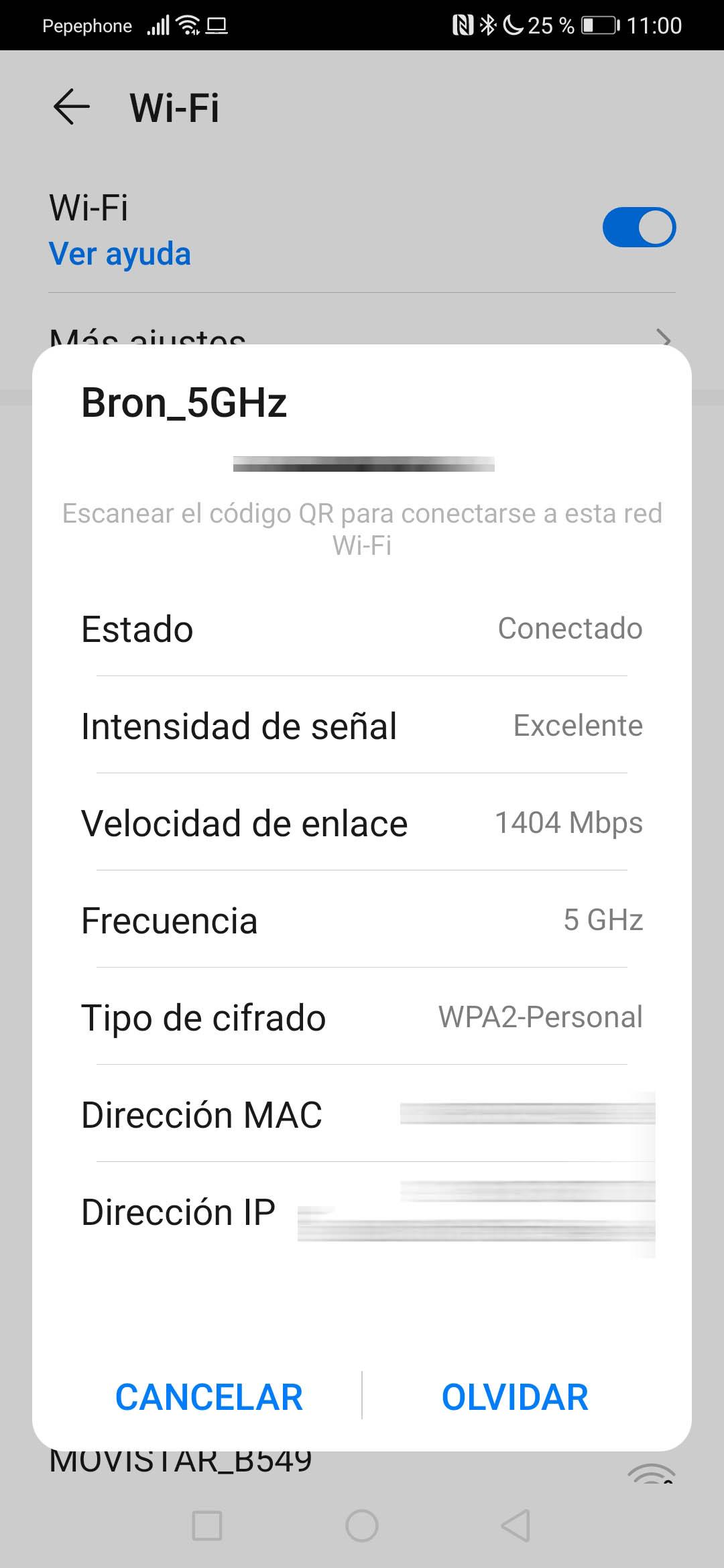

Comme vous pouvez le voir, les performances que nous obtiendrons (théoriques) sont le double de celles si nous utilisons 80MHz de largeur de canal, et cela se voit parfaitement avec les smartphones compatibles avec cette largeur de canal de 160MHz, comme notre Huawei P30.

Ce modèle dispose de deux antennes internes et est compatible avec une largeur de canal de 160 MHz. Ainsi, lorsque nous sommes proches du routeur, sa synchronisation est de 1 733 Mbps et la vitesse réelle est d’environ 800 Mbps.

Vitesses que nous atteindrons avec WiFi 5, 1024QAM et 80MHz de largeur de canal en 5GHz

• Une antenne ou un flux de données MIMO : 541Mbps
• Deux antennes ou deux flux de données MIMO : 1,083 Mbps
• Trois antennes ou trois flux de données MIMO : 1,624 Mbps
• Quatre antennes ou quatre flux de données MIMO : 2,167 Mbps

Vitesses que nous atteindrons avec WiFi 5, 1024QAM et 160MHz de largeur de canal en 5GHz

• Une antenne ou un flux de données MIMO : 1.083Mbps
• Deux antennes ou deux flux de données MIMO : 2,167 Mbps
• Trois antennes ou trois flux de données MIMO : 3,248 Mbps
• Quatre antennes ou quatre flux de données MIMO : 4,334 Mbps

Vitesses avec Wi-Fi 6

Vitesses que nous atteindrons avec WiFi 6, 1024QAM et 80MHz de largeur de canal en 5GHz

• Une antenne ou un flux de données MIMO : 600Mbps
• Deux antennes ou deux flux de données MIMO : 1 201 Mbps
• Trois antennes ou trois flux de données MIMO : 1 800 Mbps
• Quatre antennes ou quatre flux de données MIMO : 2,402 Mbps

Vitesses que nous atteindrons avec WiFi 5, 1024QAM et 160MHz de largeur de canal en 5GHz

• Une antenne ou un flux de données MIMO : 1 201 Mbps
• Deux antennes ou deux flux de données MIMO : 2,402 Mbps
• Trois antennes ou trois flux de données MIMO : 3,603 Mbps
• Quatre antennes ou quatre flux de données MIMO : 4,804 Mbps

Par exemple, si nous utilisons le routeur ASUS RT-AX86U et la carte Wi-Fi Intel AX200, la vitesse de synchronisation est la suivante :

Bien que le routeur soit un MU-MIMO 4×4, la carte n’est que 2×2 MU-MIMO, donc la vitesse de synchronisation est de 2,4Gbps comme vous pouvez le voir dans la capture précédente (Deux antennes ou deux flux de données MIMO : 2,402Mbps) .

Conclusions : 80MHz ou 160MHz ?

Si tenemos la opción de tener un router inalámbrico Wi-Fi y una tarjeta compatible con 160MHz de ancho de canal, independientemente de si es Wi-Fi 5 o Wi-Fi 6, conseguiremos el doble de velocidad teórica, y también el doble de velocidad réel. Il est très important que notre routeur intègre cette fonction 160MHz dans la bande 5GHz, un exemple clair en est l’ASUS RT-AX56U (qui n’a pas 160MHz) et l’ASUS RT-AX58U (qui a 160MHz), et les deux ont matériel très similaire. Il faut faire très attention à la vitesse maximale via Wi-Fi que fournissent les routeurs pour déterminer s’il est compatible ou non avec cette largeur de canal.

Il est également très important que notre carte réseau sans fil client supporte 160MHz, comme nous l’avons vu avec le Huawei P30, mais aussi avec l’Intel AX200 que nous avons utilisé dans nos tests. S’il n’est pas pris en charge, il n’utilisera que 80 MHz de largeur de canal et nous obtiendrons la moitié de la vitesse.

Si votre ordinateur possède une ancienne carte et n’est pas compatible avec le Wi-Fi 6 ou 160MHz, une carte interne fortement recommandée pour un ordinateur portable est l’Intel AX200 que l’on peut trouver en magasin pour environ 30 euros.
