Cartes réseau: que sont-elles, à quoi servent-elles et à quels types de cartes existe-t-il?

Savez-vous comment votre ordinateur parvient à se connecter à Internet ? Avez-vous mis un ordinateur en pièces et ne pouvez pas établir de connexion? Savez-vous ce qu’est la carte réseau ?

Ces pièces sont généralement les grandes oubliées de l’équipement pour des raisons telles que l’intégration, nous travaillons avec des «amplificateurs routeurs» (qui sont en fait aussi des cartes réseau, bien que nous ne le connaissions pas). Cependant, que ce soit dans un format ou un autre, ils sont indispensables si nous voulons que nos ordinateurs , de bureau, portables, grands ou petits, se connectent à un réseau .

Vous n’avez aucune idée de ce dont nous parlons? Voulez-vous en savoir plus sur eux? Voulez-vous savoir comment améliorer votre connexion en achetant la plus adaptée? Nous allons vous dire beaucoup de choses sur cette pièce, de sa fonction à son fonctionnement, quels sont les meilleurs ou quels types il existe, afin que vous puissiez absolument tout savoir et, avec ces informations, décider si cela vaut la peine d’en obtenir un. nouveau plus capable.

Carte réseau: que sont ces cartes et à quoi servent-elles?

La carte réseau, la carte réseau ou, similaire mais pas exactement la même, la carte réseau , est un élément de matériel informatique installé ou connecté à des ordinateurs. Avec lui, cette connexion Internet est fournie . Cela ne se fait pas parce qu’il a un signal mais parce que cet élément est chargé de travailler pour que l’équipement communique avec le fournisseur du réseau .

Ainsi, nous parlons d’une pièce, telle qu’une carte graphique ou une mémoire RAM, qui comprend un système d’exploitation spécifique, un design unique et certains pilotes qui permettent une telle communication.

Les éléments qui ne peuvent pas manquer dans cette pièce sont le connecteur qui va à la fente, responsable de la transmission des données, la carte elle-même (la puce), les ports et la plaque de serrage .

Quelles sont les principales fonctions et caractéristiques d’une carte ou d’un adaptateur réseau?

Nous allons voir, point par point, à quoi sert cet ordinateur, à quoi il ressemble ou quelles sont ses caractéristiques et, bien sûr, comment il fonctionne.

Fonctionnalités de la carte réseau

La fonction de cette pièce est d’agir comme un canal pour permettre la communication entre l’équipement auquel elle est connectée et un autre appareil capable d’assurer cette connexion à un réseau . Il joue le rôle de médiateur entre les deux parties (nous verrons comment il le fera plus tard). Il le fait en envoyant des impulsions, en recevant une réponse et en la transformant en un langage que l’équipe à laquelle il appartient peut comprendre.

En d’autres termes, cela rend l’appareil auquel il se connecte capable de vous connecter à Internet en communiquant avec un élément qui le fournit .

Ainsi, il communique avec l’ordinateur et aussi avec le routeur ou tout autre appareil qui fournit un réseau; entretient une conversation bidirectionnelle, lançant des demandes et répondant .

fonctionnalités

Quant à ce qu’ils incluent ou comment ils sont, nous devons:

• Ils auront tous leur propre adresse MAC imprimée sur leur corps.
• Une connexion à un réseau implique l’attribution d’une adresse IP avec laquelle nous serons identifiés. Il s’agit d’un ensemble de nombres séparés par des points. Si le réseau est local, l’adresse sera privée tandis que s’il est public, l’adresse IP sera également privée.
• Le fonctionnement de la carte réseau peut être entravé par le pare-feu ; vérifie ça!
• Jumbo Frame est une fonctionnalité essentielle pour ceux qui vont transmettre d’énormes quantités de données , c’est-à-dire si votre carte a 1 Gbps ou plus.
• Il existe différentes normes avec lesquelles chaque plaque peut être compatible ou non et qui supposent l’une ou l’autre des caractéristiques de connexion.
• Il existe des cartes spéciales conçues pour créer des réseaux virtuels ; ceux-ci nécessitent la compatibilité IEEE 802.1q .
• Si vous recherchez de la qualité dans vos diffusions , par exemple, si vous diffusez de manière professionnelle, vous ne voudrez pas manquer l’utilisation de la norme IEEE 802.1p .
• D’autres font référence à la vitesse et à la couverture et nous verrons plus tard (sur les types d’adaptateurs réseau existants).
• La vitesse promise ne sera jamais celle que vous obtiendrez jamais, c’est-à-dire que ce que la carte nous donne est un chiffre théorique que nous n’atteindrons jamais, car les différentes conditions le diminueront progressivement.
• La prise en charge du duplex intégral double la vitesse .

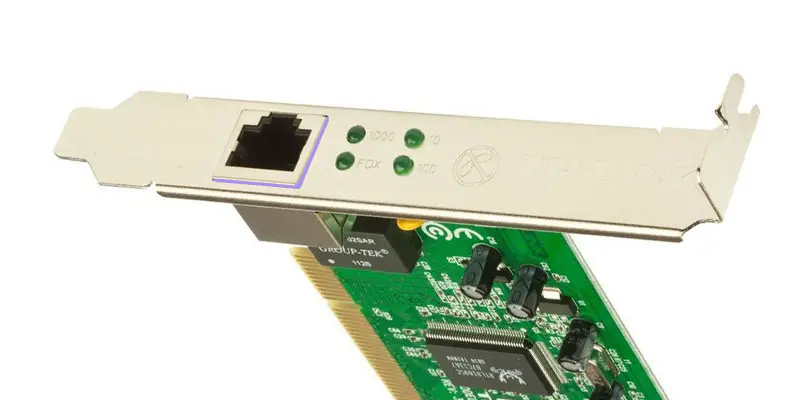

• Ils peuvent avoir des indicateurs d’état qui serviront à nous dire ce qui se passe à tout moment.

Comment fonctionne une carte réseau?

Ce matériel fonctionne en interprétant les signaux numériques qui sont lancés par l’équipement auquel il est connecté pour trouver des impulsions électriques capables de se déplacer dans le câble.

Cela commence par lancer un signal vers le réseau , qui est produit au moyen d’une simple tension.Il doit y avoir un port qui fait la connexion avec un autre connecteur pour que les messages soient envoyés en codant les signaux électriques . En retour , il recevra certaines impulsions électriques, pouvant les convertir en langage machine .

Chaque signal est divisé en un nombre X de parties identiques, ce qui est produit par ce que nous appelons un « mécanisme d’horloge ». Les impulsions sont émises de manière régulière , donnant un canal uniforme capable de travailler le signal pour le diviser de manière identique. Ce processus s’appelle un décalage de tension. En fonction de la tension à laquelle l’impulsion d’horloge a été coupée, le signal devient un 0 ou un 1 .

Cette manière dont la transformation est effectuée peut varier et nous donnons, bien sûr, des points positifs et négatifs dans chacune des trois manières dont cela est possible:

• Méthode NRZ . Il y a un croisement entre les lignes de signal d’horloge, perpendiculaires, donnant un 1 en conséquence lorsque l’horizontale est haute et un 0 lorsqu’elle est basse.
• Méthode NRZ-I . Dans ce cas, nous avons que le travail commence par une base 0. Si la ligne de signal horizontale haute atteint une horloge verticale, le nombre existant est conservé. Lorsque celui qui traverse est un bas, il change à l’opposé.
• Méthode de Manchester . Dans ce cas, 0 est donné lorsque le signal de tension chute et 1 lorsque l’inverse se produit.

Pour que cela se produise, tout doit commencer par une communication entre la carte et l’équipement. Ceci est donné de la manière suivante:

• Nous démarrons notre ordinateur (le système d’exploitation en fait).
• Cela signifie que l’on vérifie les éléments matériels qui interviennent dans le fonctionnement primitif de l’équipement, parmi lesquels cette carte est incluse.
• Le système d’exploitation est responsable du chargement du service réseau à partir duquel la carte «alimente».
• Ce service effectuera une vérification automatique de la configuration, appelée DHCP . Il peut également être réalisé manuellement en utilisant une adresse IP fixe.
• La prochaine étape sera d’envoyer une confirmation à notre routeur, via un simple paquet de données .
• S’il y a une connexion réseau, une réponse positive est donnée et la connexion est rendue possible.

Dans le cas où cela ne se produit pas, ou si c’est la première fois que vous en connectez un à votre ordinateur et que, pour une raison quelconque, cela ne fonctionne pas de cette manière (ce serait très rare), il vous suffirait de l’ activer . Vérifiez d’abord si cela fonctionne correctement. Nous faisons cela de la manière suivante:

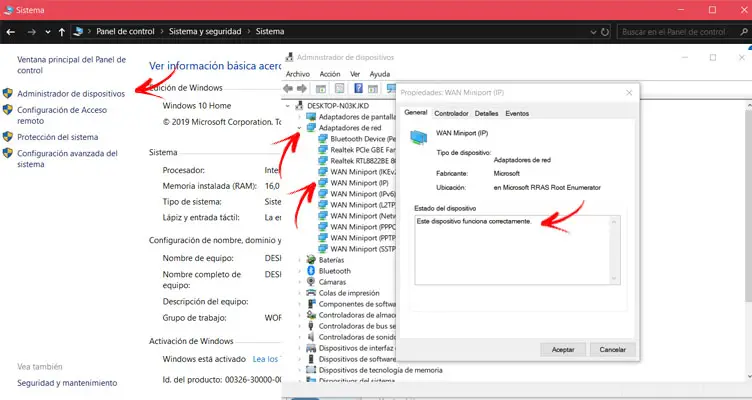

• Aller à » Démarrer «.
• Tapez maintenant, dans votre barre de recherche » Panneau de configuration «.
• Cliquez sur l’option avec le même texte.
• Cliquez sur le menu » Système et sécurité «.
• Faites maintenant de même en cliquant sur » Gestionnaire de périphériques «. Cette option se trouve dans la zone de gauche.
• Cliquez sur la petite flèche à gauche de » Adaptateurs réseau «.
• Tout ce que vous avez installé sur votre ordinateur à cet égard sera affiché. Evidemment, si la carte que vous recherchez n’apparaît pas, c’est qu’il y a eu un problème dans l’installation et vous devez le refaire.
• En supposant que votre adaptateur apparaît, pour vérifier son fonctionnement, cliquez dessus avec le bouton droit de la souris .
• Cliquez maintenant sur » Propriétés «.

Dans l’onglet «Général», on vous dira s’il fonctionne correctement ou s’il y a une erreur .

Si des erreurs sont signalées , vous pouvez rechercher la solution correspondante. Nous vous suggérons de recourir, dans tous les cas, et avant de devenir fou, d’activer l’adaptateur au cas où. Pour cela:

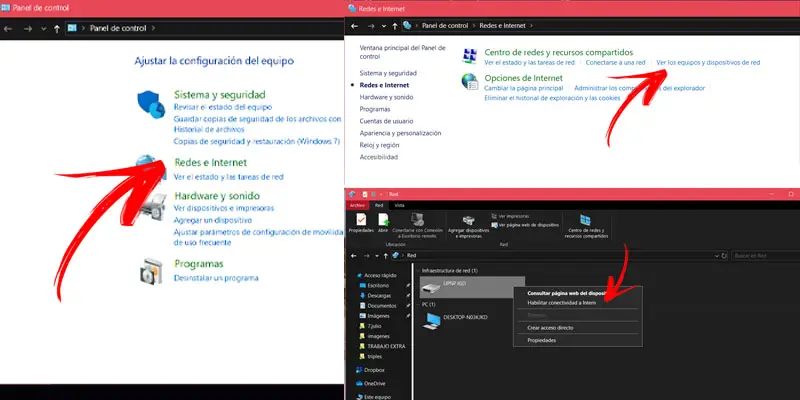

• Allez dans » Démarrer «.
• Tapez, encore une fois, » Panneau de configuration » dans votre barre.
• Entrez dans le menu » Réseaux et Internet «.
• Dans la zone » Réseau et centre de ressources «, cliquez sur » Afficher les ordinateurs et périphériques du réseau «.
• Il est possible que, si c’est la première fois que vous entrez ici, un message apparaîtra vous indiquant que les éléments sont masqués. Il vous suffit de cliquer sur «Activer» et ils apparaîtront.
• Faites un clic droit sur l’adaptateur en question.
• Parmi les options, celle sur laquelle vous devez appuyer est « Activer » ou «Activer la connectivité Internet».

Quels types de cartes réseau existe-t-il et en quoi sont-elles différentes?

Ces cartes sont classées principalement en fonction de la manière dont elles sont connectées au réseau. Ainsi, on retrouve les Token Rings, l’ARCANET, l’Ethernet, le WiFi et la fibre optique.

Anneau de jeton

Ils incluent une ancienne architecture de réseau qui, en raison des améliorations dans le secteur, a été pratiquement obsolète dans les ordinateurs conventionnels. En effet, ils sont toujours chers malgré une vitesse minimale, incompatible avec les besoins actuels de l’utilisateur.

Le connecteur utilisé est le DB-9, 25 broches et 9 contacts , initialement. Plus tard, ils ont été repensés pour s’adapter à la rosace Ethernet ; les soi-disant MAU et NIC l’ont fait.

ARCNET

Également en désuétude pratique, ils utilisent un connecteur BNC (pour câble coaxial) au début et les ports RJ-45 des années plus tard.

Ethernet

Ils sont la norme aujourd’hui , allant toujours, bien sûr, aux modèles les plus modernes et les plus travaillés. Les connexions utilisées sont à la fois RL-45 , typique d’Ethernet, et BNC, AUI, MII et GMII . Son développement passe par l’ incorporation de câble tressé pour compenser les lacunes du câble coaxial , quand on a clairement vu que la tendance était RJ-45 mais aussi BNC.

Les réseaux Gigabit et l’utilisation de plus d’un ordinateur par foyer sont les éléments qui font que les ports RJ.45 des cartes se multiplient, jusqu’à 4 d’entre eux pour chacun.

Bien sûr, au fil des ans, la vitesse s’est améliorée et aujourd’hui, nous trouvons ceux qui vont de 10 Mbit / s à 10 Gigabit / s, qui ne fonctionnent qu’avec des câbles tressés haute fréquence.

Bien entendu, il faut toujours savoir que les vitesses proposées sont théoriques, de sorte que vous ne les atteindrez jamais, même dans des conditions optimales. Ceux-ci et les précédents nécessitent un câblage, qui va à notre routeur.

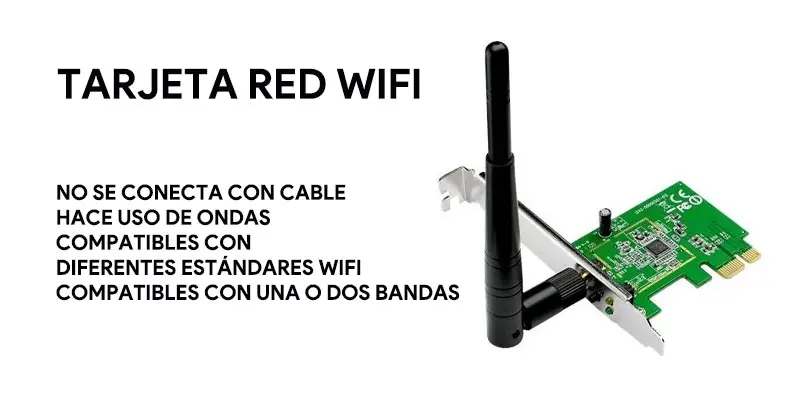

Wifi

Sa principale caractéristique est qu’ils ne nécessitent pas l’utilisation de câbles pour se connecter au réseau, mais plutôt au moyen d’ondes. Ce sont eux qui permettent, bien entendu, que les ordinateurs portables puissent être connectés aux réseaux d’une bibliothèque ou d’un bar.

Celles-ci sont très diverses et sont généralement sous-classées en fonction de la norme à laquelle elles ont été fixées. Ceux-ci sont:

• 802.11b . C’est la norme la plus populaire. Il a une transmission théorique de 11 Mbits, bien que ce soit en fait environ 4 Mbits. La distance qu’ils parcourent est de 100 mètres en ligne droite et sans obstacles.
• 802.11g . Sa transmission théorique est de 54 Mbits. On voit qu’ils transmettent effectivement à environ 20 Mbits
• 802.11n . Ils sont bien au-dessus des précédents, avec des vitesses théoriques de 600 Mbits dans les canaux 40 MHz et des vitesses réelles allant jusqu’à 100 Mbits dans des conditions optimales.

Fibre optique

Ils sont les plus rapides, comme vous pouvez l’imaginer. Cependant, sa principale caractéristique réside dans la méthode d’obtention du signal, qui est donnée par des impulsions lumineuses . Cela permet aux données d’être transmises sur une plus grande distance, ce qui les fait parcourir un espace en beaucoup moins de temps que dans les cas précédents.

Les 5 meilleures cartes réseau actuelles à acheter à bas prix

Bien entendu, après vous avoir fourni ces informations, vous avez peut-être décidé de renouveler les vôtres car, comme vous l’avez vu, elles ne sont pas toutes identiques. Alors, vous serez sûrement intéressé à vous laisser quelques bonnes recommandations pour acheter une carte réseau en fonction de vos besoins:

ASUS PCE-AC68

La vitesse atteinte par ce modèle est de 1,3 Gbps dans des conditions optimales. C’est un élément, dans ce cas, bi-bande utilisant Broadcom TurboQAM .

De plus, il dispose de trois antennes qui donneront force et stabilité au signal , ce qui est essentiel si nous avons le routeur loin et que nous voulons serrer la connexion et que nous avons besoin d’une réception distante mais sans renoncer à une bonne vitesse. Il est compatible avec Windows en 64 bits .

D-Link DGE-528T

Il s’accouple aux slots PCI 2.1 et PCI 2.2 et fonctionne avec des adaptateurs de type Ethernet . Se connecte directement à l’ordinateur à l’aide d’un commutateur Gigabit

Les vitesses que nous gérons dans ce cas vont de 10 à 1000 Mbps . Il fonctionne à une bande passante optimale qui rend cette vitesse, même si elle est la plus basse proposée par les modèles de cette liste, plus que suffisante pour la grande majorité des utilisateurs. Les paquets de trames Jumbo pris en charge sont jusqu’à 7K . Sa compatibilité vient de Windows 98 , il est donc idéal pour les nostalgiques.

StarTech PEX10000SFPI

Grâce à sa portée de 10GbE en SPF +, on peut dire qu’il s’agit sans aucun doute d’une carte réseau conçue pour être utilisée avec une connexion fibre optique. Indiquez qu’en mode duplex intégral , la vitesse atteint 20 Gbps.

Son design en fait un complément spécifique aux boîtiers avec slots PCI-E X8 . Vous l’avez disponible avec un ou deux ports SPF ouverts . Sa puce est l’ Intel 82599, compatible avec la plupart des systèmes d’ exploitation actuels , à partir de Linux 2.6.24 ou Windows 7.

StarTech ST20000SPEXI

Il atteint la même vitesse que le précédent , c’est pourquoi, bien entendu, il est également conçu pour être utilisé dans les réseaux à haut débit.

Il possède la puce Intel X540 , qui est très intéressante pour intégrer des fonctions telles que le démarrage PXE, les branches jumbo, la virtualisation, l’auto MDIX ou l’étiquetage LAN . Son format est PCI-E 4X et on voit qu’il dispose de deux supports pour étendre la compatibilité dans les armoires basses ou hautes.

UGreen PCI Express

Son interface est PCI Express avec slot 1 et avec la puce Realtek RTL8111G compatible avec Windows de la version 7 à la dernière mise à jour de Windows 10. Il a une petite taille qui le rend compatible avec les boîtiers ATX ou ITX , auxquels il s’adapte avec ses supports de 8 et 12 cm .

Sa vitesse maximale est de 2000 Mbpx si on le met en full-duplex . Ceci est divisé par deux en semi-duplex. Il est intéressant de savoir qu’il s’adapte automatiquement aux deux circonstances .

Il comprend le jumbo Frame 9K, la correction automatique MDIX, la détection croisée, le redémarrage ou le Wake on LAN 802.1Q VLAN tagging .

Si vous avez des questions, laissez-les dans les commentaires, nous vous répondrons dans les plus brefs délais, et cela sera également d’une grande aide pour plus de membres de la communauté.
