Switch: Qu’est-ce que c’est, comment ça marche et quels sont les types?

Ces périphériques ont été conçus principalement pour résoudre les problèmes causés par les performances du réseau , qui sont causés par les goulots d’ étranglement et les faibles bandes passantes .

C’est ainsi que ces périphériques ont été créés pour pouvoir augmenter la bande passante, réduire les temps d’attente, réduire les coûts par port et accélérer la sortie des paquets, parmi de nombreux autres problèmes fréquemment générés sur le réseau.

De la même manière, il permet de connecter différents éléments au sein d’un même réseau, qu’il s’agisse d’ ordinateurs, de Smart TV, d’imprimantes, de consoles ou de tout autre équipement disposant d’une carte WiFi ou Ethernet . Compte tenu de tout cela, nous allons ici expliquer un peu plus ce que sont ces appareils et à quoi ils servent aujourd’hui.

Qu’est-ce qu’un commutateur et à quoi sert ce matériel dans un réseau informatique?

Ces appareils sont fréquemment utilisés dans la plupart des grandes entreprises où ils ont besoin d’un Switch par installation pour qu’il puisse réaliser l’ interconnexion entre les différents équipements . Il est également souvent utilisé dans certains foyers pour améliorer les performances du réseau domestique.

Il est également important de mentionner que si ces appareils ont connu plusieurs avancées technologiques, leur fonctionnement reste le même, mais cela les a rendus plus difficiles à configurer chaque jour .

Par conséquent, cet appareil est principalement utilisé pour l’interconnexion de plusieurs ordinateurs dans le même réseau. Cela peut être fait lorsque l’équipement émet un message et que le commutateur se charge de le prendre et de le transmettre uniquement via la sortie où se trouve la cible.

Pour cela, ce matériel prend ce qui est l’adresse physique de la carte réseau, également appelée MAC , dans le cas de différents commutateurs, tous communiquent entre eux pour savoir où ils doivent envoyer les données . De cette manière, cet appareil a été créé principalement pour faciliter la communication entre différents ordinateurs .

Routeur vs commutateur Quelles sont les différences entre les deux?

En général, la plupart des gens se réfèrent à ces deux ordinateurs comme étant identiques, mais la réalité est différente, malgré le fait que les deux exécutent des fonctions similaires, chacun d’eux diffère dans sa fonctionnalité. C’est ainsi que le routeur est capable de couvrir les mêmes fonctions que le commutateur et bien d’autres .

Dans le cas du Switch, il est principalement responsable de l’ interconnexion des ordinateurs, tandis que la fonction principale des Routeurs est de pouvoir connecter tous ces ordinateurs à un réseau Internet. Par conséquent, nous vous montrons ici les principales différences entre les deux appareils.

Commutateur

Dans le cas de cet appareil, il consiste à envoyer des informations depuis l’ordinateur source vers les autres ordinateurs de destination . Là où fondamentalement, ils sont chargés de créer ce qui est une sorte de canal de communication entre l’origine et la destination , en évitant que le réseau soit limité à un seul équipement d’envoi.

Cet appareil permet au réseau de toujours fonctionner car la communication sera toujours disponible , sauf lorsque deux ou plusieurs ordinateurs envoient des données simultanément à la même machine.

Il est également conçu pour pouvoir travailler dans des réseaux disposant d’un grand nombre de machines connectées . De la même manière, il est responsable du filtrage et de la transmission des paquets entre les fragments sur le LAN .

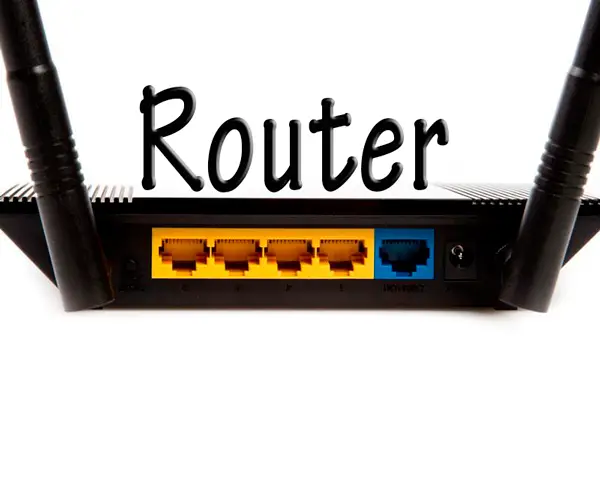

Routeur

Alors que la fonction principale du routeur est de pouvoir transmettre tous les paquets entre les différents réseaux disponibles . On peut dire que cet appareil est beaucoup plus avancé et intelligent que le Switch, remplissant les mêmes fonctions qu’il remplit.

Ils sont également spécialisés pour pouvoir choisir le meilleur itinéraire afin que les colis puissent atteindre leur destination en toute sécurité. De la même manière, ces appareils sont capables d’ interconnecter plusieurs réseaux , en collaboration avec les commutateurs. Contrairement à cela, les routeurs disposent de ressources supplémentaires telles que le pare-feu .

En général, ces appareils connectent généralement au moins deux réseaux, qui sont souvent une connexion WAN et un LAN . pour ce faire, il utilise des tables de routage et des en-têtes pour déterminer le meilleur chemin pour la connexion. On peut dire qu’il choisit toujours la manière la plus simple d’envoyer les informations. Fondamentalement, cet équipement utilise les mêmes fonctions que les interrupteurs et ajoute de nouvelles fonctions.

Quelles sont les principales caractéristiques d’un commutateur réseau?

Ces appareils ont un certain nombre de caractéristiques importantes qui les rendent capables de fonctionner correctement . Par conséquent, nous expliquons ici ce que sont chacun d’eux.

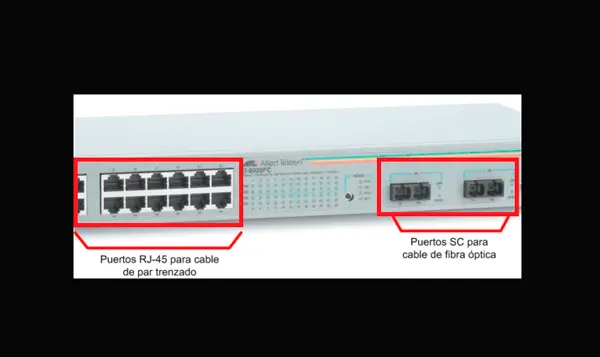

Les ports

Les ports sont l’un des éléments les plus importants de ces commutateurs réseau, car à partir d’eux la connexion avec d’autres appareils est établie , tels qu’un routeur, un ordinateur portable, un PC ou même un autre commutateur . En gros, tout équipement ayant une interface avec un réseau Ethernet peut y être connecté .

Par conséquent, les numéros de port sont l’une des caractéristiques les plus importantes de ces périphériques, où certains ont 4 ports , tandis que d’autres peuvent prendre en charge un grand nombre d’entre eux . Cela dépendra de la capacité de l’équipement.

En général, le commutateur de base n’a que des ports en fil tressé , tandis que le plus avancé a des ports à fibre optique . Tenant compte du fait que les réseaux Ethernet ont deux types de transmission , soit par câble torsadé , soit par câble à fibre optique .

La vitesse

En tenant compte du fait que les réseaux Ethernet ont des vitesses et des supports de transmission différents , les ports de cet appareil indiquent la vitesse à laquelle il peut fonctionner sur un certain support de transmission . Par conséquent, chacun de ces ports peut être classé en fonction de sa vitesse , c’est ainsi que certains d’entre eux sont définis comme 10/100, où ils fonctionnent selon les normes suivantes:

• 10 BASE-T: vitesses de 10 Mbps.
• 100BASE-TX: Vitesses de 100 Mbps.

Vous pouvez également obtenir des ports avec les normes 10/100/1000 qui ajoutent les vitesses suivantes:

• 1000 BASE-T: Vitesses de 1000 Mbps.

D’autres ports qui peuvent être réalisés sont ceux qui utilisent des fibres optiques qui utilisent des connecteurs femelles d’un certain type de forme de fibre optique, qui ont les normes suivantes:

• 100 BASE-TX: Vitesses de 100 Mbps.
• 1000 BASE-T: Vitesses de 1000 Mbps.

Enfin, on retrouve les commutateurs hautes performances qui peuvent proposer des ports aux normes 10 GbE , à la fois câble UTP et fibre optique .

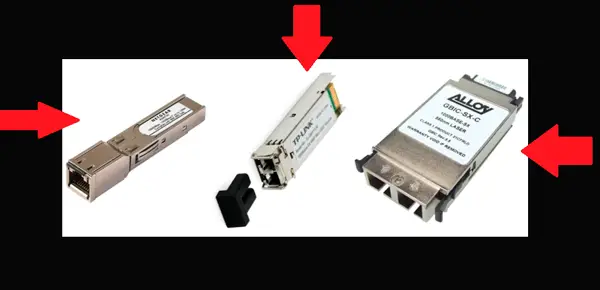

Ports modulaires: GBIC et SFP

Nous avons également trouvé ce que sont les ports modulaires , ils se trouvent principalement sur les commutateurs milieu et haut de gamme . Ils ne possèdent aucun type de connecteur spécifique , mais sont capables de connecter un module contenant le port.

Cela permet d’adapter le port au type de support et à la vitesse requis . C’est pourquoi sur le marché, nous pouvons trouver des modules avec différents connecteurs RJ-45 ou fibre optique. De plus, vous pouvez trouver deux types de modules pour connecter les ports modulaires .

Le premier est un module GBIC , il a été conçu pour offrir une plus grande flexibilité dans le choix du support de transmission pour Gigabit Ethernet. Le second est le module SFP, il est beaucoup plus petit que le précédent et est utilisé par les fabricants pour proposer à la fois des modules Gigabit et 10 GbE en UTP ou en fibre optique .

Alimentation par Ethernet

Il s’agit d’une technologie appelée PoE , qui permet ce qu’est l’envoi d’énergie électrique avec les données du câblage d’un réseau Ethernet . De cette manière, il permet d’ alimenter les équipements connectés au réseau Ethernet. Autrement dit, un appareil prenant en charge la technologie PoE peut obtenir des données sous forme d’alimentation via le câble connecté au réseau.

En général, cette technologie est utilisée par des appareils tels que des caméras vidéo IP, des commutateurs à distance, des téléphones VoIP, des points d’accès WiFi sans fil, entre autres appareils ayant accès à un réseau Ethernet . Ils se caractérisent par l’absence d’une consommation d’énergie élevée, ni d’un emplacement physique qui complique l’installation du câblage .

Quels sont les types de commutateurs qui existent actuellement et lesquels sont les meilleurs?

Actuellement, il existe différents types d’interrupteurs sur le marché , dont chacun est utilisé de manière différente, c’est pourquoi nous allons ici expliquer chacun de ces types et leurs principales caractéristiques .

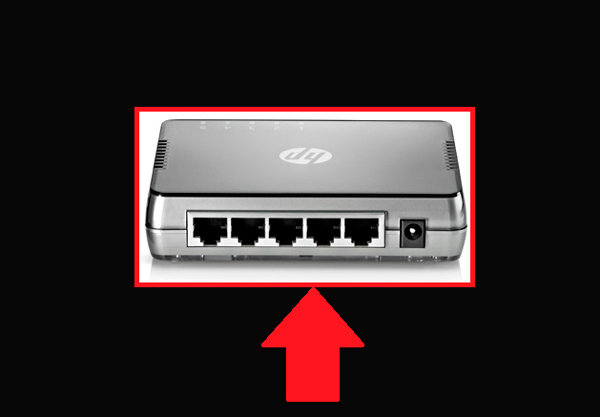

Commutateurs de bureau

Considéré aujourd’hui comme le plus basique de tous , il offre la fonction de commutation de base là où aucune fonctionnalité supplémentaire n’est disponible . Il est principalement utilisé pour ce que sont les petites entreprises ou les réseaux domestiques qui nécessitent une interconnexion de quelques ordinateurs .

Étant un équipement très basique et simple, il ne nécessite pas de configuration à utiliser. Ils ont une option de configuration automatique où chacun des ports est configuré par eux-mêmes.

Parmi les caractéristiques les plus importantes, nous trouvons les suivantes:

• Les derniers commutateurs ont des fonctionnalités Auto MDI / MDI-X .
• La configuration du port prend en charge les normes 10BASE-T et 100BASE-TX .
• Il a un numéro de port qui va de 4 à 8 ports RJ-45 .

Commutateurs de périphérie ingérables

Ils sont principalement utilisés pour ce qui est de la conception de réseaux à performance moyenne de petite taille. Ils ne nécessitent aucune configuration et présentent des caractéristiques très importantes qui contribuent à améliorer considérablement leur fonctionnement. De plus, il dispose d’un grand nombre de ports et offre la possibilité de se monter dans un rack 19 » .

En tenant compte de cela, nous vous montrons ici ses principales caractéristiques:

• Il a généralement un nombre de ports qui va de 4 à 24 et ne peut être que de 4, 8, 16 ou 24 ports .
• Dans certains cas, ils offrent des ports supplémentaires qui présentent des performances plus élevées que les autres ports existants .
• Ces ports sont généralement 10/100 RJ-45 , qui acceptent Auto MDI / MDI-X et auto-négociation. Il existe également des ports de modèle 10/100/1000 .
• Nous pouvons également trouver des modèles non gérables qui offrent Power Over Ethernet PoE .

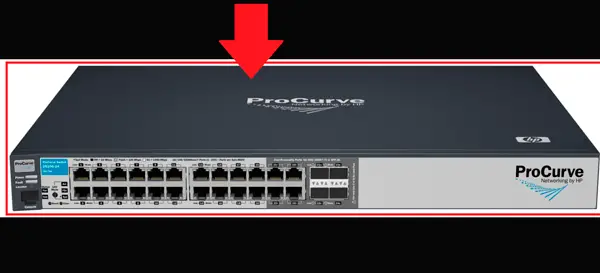

Commutateurs de périmètre gérés

Les commutateurs de périmètre gérés sont principalement utilisés pour la connexion entre les équipements des utilisateurs dans les réseaux moyens et grands . Ceux-ci sont généralement situés au niveau hiérarchique le plus bas . Ces types offrent généralement des outils de configuration et de gestion avancés .

De cette manière, nous expliquons ses principales caractéristiques:

• Il a un certain nombre de ports allant de 16 à 48 .
• Il comprend également des ports GBIC ou SFP hautes performances supplémentaires , permettant la connexion d’un commutateur de jonction .
• Il a des modèles de ports 10/100 et d’autres avec des ports 10/100/1000 , tous ont un support pour Audio MDI / MDI-X .
• Ils ont des fonctionnalités de configuration avancées.
• Certains de leurs modèles offrent Power Over Ethernet .
• Ils ont des fonctionnalités de gestion avancées via SNMP, navigateur Web, port de console, entre autres.

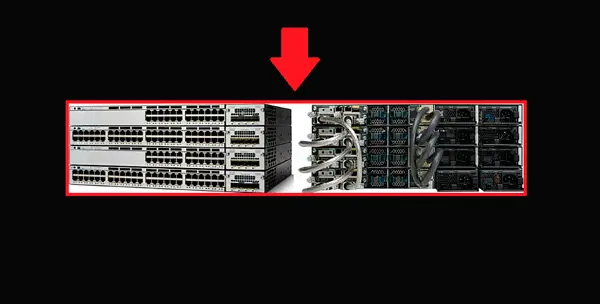

Commutateurs de coffre à usage moyen

Ils ont été conçus pour former le cœur ou l’épine dorsale d’un réseau de taille moyenne. Leur fonction est de fournir des performances élevées et des fonctionnalités avancées . De plus, il offre un routage IP de niveau 3 , ce qui le distingue des commutateurs de périphérie .

Les principales caractéristiques de ce type sont les suivantes:

• Il a des fonctionnalités de configuration avancées de niveau 2.
• Il propose généralement de 24 à 48 ports fixes aux normes 10/100 avec des connecteurs RJ-45.
• Il dispose de certains ports modulaires pour Gigabit Ethernet et 10 GbE pour les câbles et la fibre optique.
• Niveaux 2/3 .
• Vous permet de couvrir les fonctions de commutation de niveau avancées
• Fournit des fonctions de routage et de gestion au niveau 3 .
• Il permet d’étendre ses capacités grâce à l’application de commutateurs .

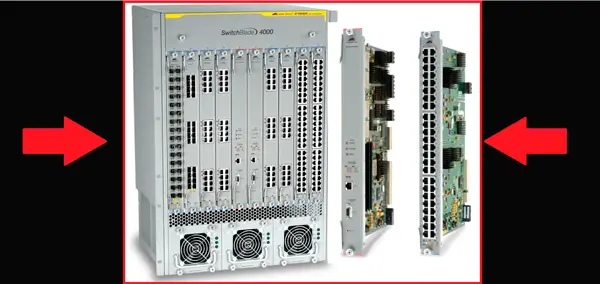

Commutateurs de coffre haute performance

Ces types de commutateurs offrent des performances élevées par rapport à tous les précédents . Son format habituel est le type de châssis où les modules requis sont installés. Il est généralement utilisé dans les grands réseaux d’entreprise ou de campus. Dans certains cas, ils sont même utilisés par les opérateurs pour établir leurs réseaux métropolitains .

Les caractéristiques les plus importantes de ces commutateurs sont les suivantes:

• Ils sont hautement modulaires avec un châssis qui a un nombre variable d’emplacements où les modules avec chacun des éléments requis sont insérés.
• Il a 2/3/4 niveaux .
• Couvre les fonctions de commutation avancées de niveau 2.
• Ils fournissent des fonctions de gestion et de routage de couche 3 et 4. Ils ont une densité de ports élevée, dépassant généralement 500 ports 10/100 et jusqu’à 200 ports Gigabit ou 25 ports 10GbE .
• Accepte les modules avec des types de ports cuivre et fibre avec des vitesses de 10/100/1000 Mbps .
• Routage au niveau 3 .
• Ils ont des fonctionnalités avancées pour la
