Quels sont tous les composants d’une carte Arduino que nous devons connaître pour partir de 0? Liste 2020

Aujourd’hui, Arduino est l’un des éléments les plus précieux pour débuter dans le domaine de l’électronique , puisqu’il a été conçu pour les artistes, les designers, les amateurs et toute personne intéressée par la création de projets électroniques ; aussi bien au niveau logiciel qu’au niveau matériel. Cela est principalement dû au fait que l’ Arduino ne nécessite pas de matériel séparé pour télécharger un nouveau code sur le microcontrôleur car il utilise un câble USB .

Ajouté à cela, grâce au fait qu’il utilise une version simplifiée de C ++ , l’ IDE Arduino se caractérise par sa facilité de programmation. De plus, ladite carte a la capacité d’interagir avec des boutons, des moteurs, des haut-parleurs, des caméras, des LED , des unités GPS, des smartphones et Internet. Ce qui en fait un logiciel et un matériel flexibles pour mener à bien des projets éducatifs ou tout projet électronique.

Mais, au-delà de ses caractéristiques utiles pour cela, il est important de savoir quels sont chacun des composants d’une carte Arduino . Depuis, ces éléments sont indispensables pour pouvoir partir de zéro et ainsi, programmer correctement vos premiers projets open source. Donc, ensuite, vous connaîtrez les modules qui composent une carte Arduino .

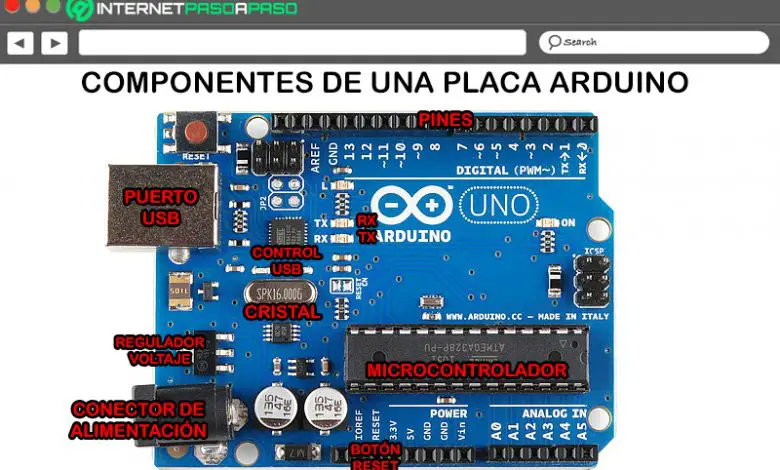

Tous les composants qui composent une carte Arduino que vous devez connaître pour apprendre à programmer à partir de 0

Bien que cela soit vrai, Arduino est une plate – forme de prototypage électronique basée sur une carte qui possède plusieurs composants à partir desquels elle parvient à fonctionner comme un appareil qui connecte le monde analogique au monde numérique.

Par conséquent, pour détailler plus en détail en quoi consiste une carte Arduino, il vaut la peine de savoir quelles sont ses pièces et de quoi il s’agit, ici:

Microcontrôleur

C’est un circuit intégré qui est défini comme la partie qui a le pouvoir de traiter toutes les informations et, par conséquent, est la zone où le code appelé «Sketch» est enregistré dans le logiciel Arduino. Par conséquent, il est estimé comme le cerveau d’une carte Arduino et se caractérise par être un élément noir avec des pieds métalliques.

En ce sens, le microcontrôleur sur une carte Arduino fonctionne comme un circuit intégré programmable qui, par défaut, a la capacité d’effectuer des opérations mathématiques complexes à grande vitesse .

Broches numériques

Ce sont ceux qui s’occupent de détecter s’il y a un ZERO ou UN logique et sont utilisés à la fois pour l’entrée numérique et la sortie numérique . Soit, par exemple, d’appuyer sur un bouton et d’allumer une LED , respectivement. Cela signifie que les broches numériques sont utilisées pour appuyer sur des boutons ou des appareils qui envoient et / ou reçoivent des informations numériques . Ces broches vont de 0 à 13.

Broches analogiques

Ils correspondent à la surface des broches dans le cadre du «analogique» et grâce à cela, ils sont capables de détecter des signaux analogiques (température ou lumière, par exemple). Pour ce faire, ils disposent d’un segment de tension de fonctionnement qui oscille entre 0 et 5 volts . En conséquence, les broches analogiques sont des broches qui peuvent lire le signal d’un capteur analogique et le transformer en une valeur numérique qui peut être affichée . Ce qui signifie que, grâce aux broches analogiques, il est possible de mesurer des choses dans le monde réel .

Broches d’alimentation du capteur

Ils fournissent une alimentation entre 6 et 12 volts qui, directement, va au régulateur de tension. Grâce à ces broches, il existe également la possibilité d’alimenter l’Arduino avec des piles ou des piles . Cependant, de cette manière, il n’y a pas de diode de protection de polarité ou de protection contre les surintensités.

Broches PWM

Ce sont des broches spécifiques qui agissent comme des broches numériques normales et, en même temps, peuvent être utilisées pour la «modulation de largeur d’impulsion» ou ce que l’on appelle «PWM» en anglais. Physiquement, ces broches se distinguent en contenant un tilde (~) à côté de certaines des broches numériques, telles que: 3, 5, 6, 9, 10 et 11 .

Broche AREF

Il s’agit d’une seule broche qui, la plupart du temps, peut être laissée seule en place. Fondamentalement, il s’agit d’un élément qui a un support de référence analogique et est parfois utilisé pour pouvoir établir une tension de référence externe entre 0 et 5 volts. Qui fonctionne comme la limite supérieure des broches d’entrée analogiques .

Broche GND

Sur une carte Arduino, il y a toujours plusieurs broches GND et l’une d’entre elles peut être utilisée pour connecter le circuit à la terre . D’où son nom qui est l’abréviation de «land» en anglais. Pour sa part, lorsqu’il s’agit de le localiser, il se trouve juste à côté du pin AREF.

Bouton de réinitialisation

Il se réfère au bouton de réinitialisation qui est connecté à la broche numéro un du microcontrôleur , directement. Ce qui est mieux connu sous le nom de «Clear» ou «Master Clear» . Maintenant, une fois que ce bouton est enfoncé, la broche de réinitialisation est temporairement connectée à la terre, afin de réinitialiser tout code chargé sur la carte Arduino .

Il convient de noter que cela nécessite 5 volts pour exécuter le programme, tandis que le bouton interrompt la tension à 0 volts pour arrêter le même programme qu’Arduino est en cours d’exécution , afin de le redémarrer.

port USB

C’est un composant également identifié comme «Connecteur USB» et c’est celui qui vous permet de connecter la carte Arduino à un certain ordinateur. De cette manière, il offre la possibilité de charger le code requis et d’alimenter correctement la carte .

Contrôle USB

Fondamentalement, le contrôle USB consiste en un modérateur qui opère entre le microcontrôleur et le logiciel . Raison pour laquelle, cela se concentre sur la conversion des informations transmises par le microcontrôleur en données qui vont à l’équipement utilisé.

Câble d’alimentation

Comme son nom l’indique, c’est un élément qui offre la possibilité d’ alimenter la carte avec une tension en courant continu pouvant aller de 7 à 12 volts. Compte tenu de cela, chaque fois que la carte Arduino est connectée à une prise électrique, le voyant d’alimentation LED devra s’allumer . Sinon, quelque chose ne va probablement pas.

Variateur

Dans une carte Arduino, le régulateur de tension est chargé de contrôler la quantité de tension restante sur la carte . En d’autres termes, il agit pratiquement comme un chien de garde qui empêchera l’entrée d’une tension supplémentaire avec laquelle il pourrait endommager le circuit. Généralement, ce régulateur de tension prend en charge une sortie stable de 5 volts sans dépendre de la tension d’entrée .

Réception (RX) et transmission (TX) série

Ce sont des sortes de marques qui, en électronique, sont utilisées pour indiquer les broches responsables de la communication série . En conséquence, il se compose d’un composant de carte Arduino Uno qui se concentre sur l’externalisation lorsque la carte reçoit ou transmet des données, visuellement. Compte tenu de cela, il consiste en une transmission qui est effectuée via les broches zéro et un .

Cristal

Plus précisément, cet élément a la capacité de régler l’impulsion ou le temps de travail du microcontrôleur afin de fonctionner parfaitement sur une carte Arduino. Ainsi, un cristal est une sorte de circuit oscillateur électronique qui crée un signal électrique avec une fréquence précise afin de contrôler le temps de travail exact .

Liste des meilleurs kits Arduino pour créer vos premiers projets OpenSource

Pour construire des circuits en Arduino, il est nécessaire de disposer d’un kit Arduino à travers lequel vous pouvez créer vos projets de manière plus pertinente . Depuis, avec tout le matériel nécessaire, il vous aidera à accélérer considérablement le processus d’apprentissage et à expérimenter toutes sortes de composants.

Actuellement, il existe de nombreux kits de ce type qui sont proposés sur le marché et plusieurs d’entre eux sont très bien positionnés en termes de tarifs d’achat . Par conséquent, pour que vous puissiez construire vos premiers projets OpenSource à l’aide d’un kit Arduino .

Ensuite, nous vous présenterons 5 des meilleurs modèles disponibles aujourd’hui, en précisant leurs principales caractéristiques:

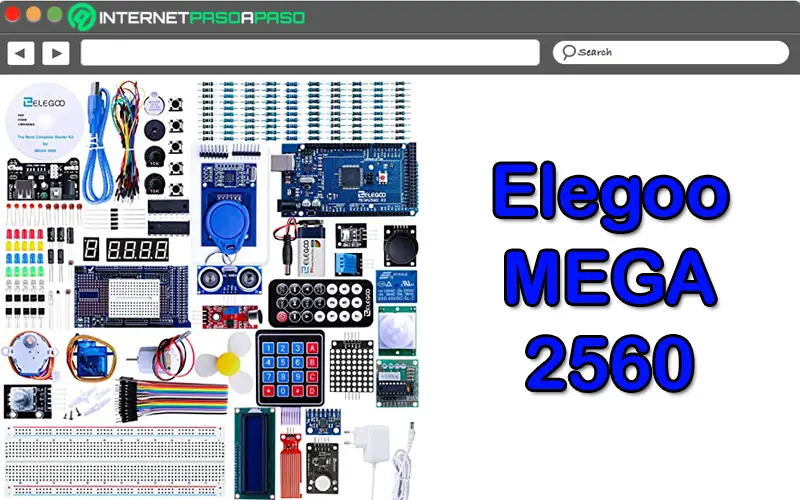

Elegoo MEGA 2560

Tout d’abord, nous localisons ce kit assez complet pour les praticiens qui possède un capteur GY-61, fonctionne avec le module LCD1602 et est composé de plus de 200 composants . Raison pour laquelle, il a la capacité de traiter toutes sortes de tests et ainsi, il est capable de réaliser des dizaines de projets de différents types .

En ce sens, il dispose d’outils de frappe comme un servomoteur pas à pas pour réaliser des pratiques de mobilisation de différentes pièces, un capteur à ultrasons pour la mesure de distance et la détection de mouvement . Comme, un petit ventilateur pour les tests de transmission de puissance, un total de 25 ampoules LED multicolores , etc.

Par conséquent, pour repartir de zéro de manière pratique, il est conseillé d’utiliser ce kit Arduino. Grâce à son nombre démesuré d’éléments et à la variété d’accessoires, il offre aux utilisateurs la liberté de créer toutes sortes de projets et de faire exploser leur imagination . Mais, malheureusement, il n’a pas de gyroscope intégré pour exécuter des projets qui nécessitent des connaissances directionnelles.

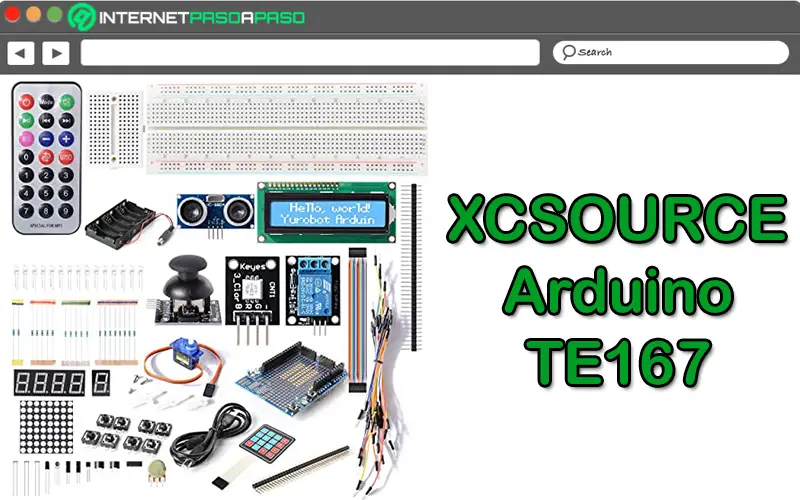

XCSOURCE Arduino TE167

C’est une alternative qui compte plus de 100 pièces et ajoute différents types d’accessoires afin que les utilisateurs aient la possibilité de développer des projets variés. Ainsi, il s’agit d’un modèle destiné à la fois aux débutants qui ont des connaissances de base et aussi à un terrain d’entente, c’est-à-dire entre le niveau débutant et expert .

Maintenant, en évaluant ses composants les plus frappants, il convient de noter que XCSOURCE Arduino TE167 a la mini-maquette, le prototype de blindage, des capteurs, des boutons poussoirs, des résistances, des segments d’affichage, des câbles de transfert et bien d’autres compendia qui sont assemblés entre eux pour obtenir un résultat final vraiment technique. Entre autres caractéristiques, nous soulignons qu’il dispose d’une boîte dans laquelle vous pouvez ranger tous les composants pour les transporter confortablement, même s’il ne dispose pas d’une mallette de rangement.

De plus, parmi ses principaux avantages, nous précisons qu’elle convient aux débutants qui veulent en savoir plus sur une carte Arduino et, en dehors de cela, elle parvient à stimuler leur créativité grâce au nombre d’outils qu’elle met à disposition (15 LED, 8 boutons poussoirs, capteurs de flamme , inclinaison et température, etc.). Cependant, il n’ajoute pas de manuel d’instructions expliquant comment l’utiliser correctement.

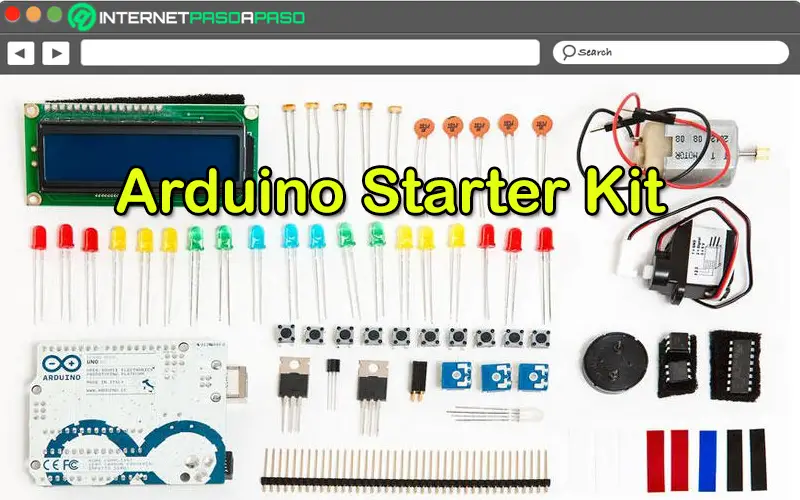

Kit de démarrage Arduino

C’est un pack Arduino qui est intéressant pour débuter dans ce monde . Ce qui est considéré comme l’un des kits les plus basiques car il ne permet que de développer un total de 15 projets à l’aide d’un manuel contenant des explications pratiques et directes pour faciliter les processus de conception. Comme il est idéal pour les débutants, dans la plupart des cas, il ne nécessite pas de soudure, ce qui est avantageux pour les utilisateurs .

De son côté, il dispose de pièces qui proposent différents types d’accessoires indispensables pour mener à bien tout projet à partir de zéro, tels que: embase de montage, plaque de prototypage, boutons poussoirs, capteurs, câbles volants, potentiomètres, résistances et diodes . Grâce à cela, peu de pièces supplémentaires sont nécessaires pour obtenir un projet final efficace.

Désormais, quant à ses principaux avantages, nous précisons qu’il convient à tous les âges (entre 9 et 99 ans) , il dispose d’un manuel physique de 170 pages qui détaille les projets qui peuvent être réalisés grâce à ce kit. Ajouté à cela, il permet de contrôler le monde physique à travers des capteurs et des actionneurs en utilisant tous les composants de la section. De plus, le pack prend en charge une batterie de 9 volts et sert donc à alimenter des projets conçus indépendamment .

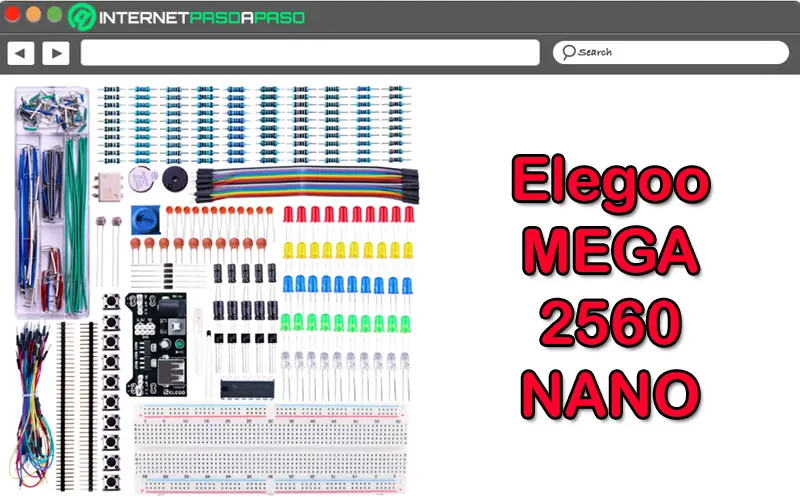

Elegoo MEGA 2560 NANO

Il correspond à un kit Arduino qui offre un total de 300 pièces et grâce à cela, il est considéré comme une solution très complète. De plus, il se distingue des autres pour offrir une relation optimale entre la qualité et le prix car, bien qu’il comporte autant de composants, il se caractérise par être l’un des packs les moins chers du marché. En valorisant cela, ce modèle ne coûte que 20 euros .

Entre autres détails, Elegoo MEGA 2560 NANO est un kit Arduino qui a été recommandé par de nombreux experts, grâce au fait qu’il vous permet de démarrer dans ce monde de manière pertinente et, de plus, tous les composants qu’il ajoute parviennent à améliorer l’expérience utilisateur . Concernant ses instructions, nous soulignons qu’il ne fournit pas de manuel de forme physique, mais qu’il propose un site Web avec différentes ressources d’information afin que les utilisateurs soient guidés et manipulent parfaitement le kit.

Maintenant, parmi ses avantages, nous trouvons qu’il est hautement compatible , il est donc possible de l’utiliser à la fois avec Arduino IDE et des kits de démarrage, sans aucun problème. De plus, comme il comporte 300 pièces, il s’adapte à tout type de projet et ne révèle pas l’utilisation de composants supplémentaires . Cependant, l’alimentation ne possède pas d’adaptateur et il est recommandé de l’utiliser avec un connecteur 9V DC ou via USB.

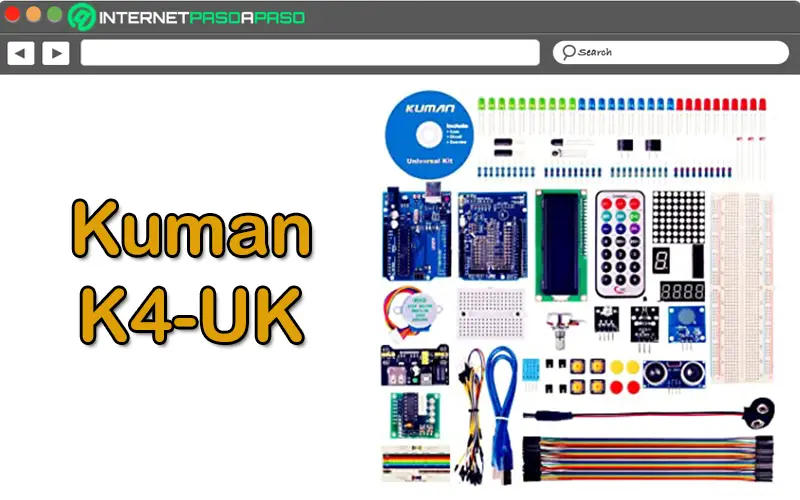

Kuman K4-UK

Il se compose d’un modèle qui fournit un total de 44 pièces à travers lesquelles divers projets peuvent être facilement développés. Ce qui a été considéré comme l’ une des meilleures options pour les utilisateurs qui souhaitent se familiariser rapidement avec l’environnement Arduino , sans nécessiter l’inclusion d’une quantité excessive d’éléments. Depuis, seuls les plus stratégiques sont nécessaires pour obtenir des résultats optimaux.

À cet égard, le présent kit est constitué de mini – carte, les lampes LED de différentes couleurs, des plaques de test, buzzers, capteurs de température , des résistances, télécommande, etc . De plus, le package contient un CD ROM qui contient différentes instructions d’utilisation, des tutoriels et des étapes pour développer des projets, afin de simplifier considérablement les processus . En dehors de cela, il s’impose comme l’un des packs les moins chers du moment.

C’est donc une bonne option pour ceux qui veulent acheter un kit bon marché et efficace en même temps . L’un de ses plus grands attraits, sans aucun doute, est l’écran LCD avec un rétroéclairage LED dont il dispose et dans lequel jusqu’à deux lignes de 16 caractères peuvent être affichées. De plus, il se distingue également des autres par sa polyvalence et grâce à cela, il peut être utilisé par des novices sans connaissances en électronique pour les étudiants ou les ingénieurs, au vu de la variété qu’il offre.

Apprenez à choisir le meilleur kit Arduino

Pour décider quel est le meilleur kit Arduino du marché , il faut prendre en compte plusieurs aspects qui lui permettent d’être qualifié d’option optimale, au-dessus des autres solutions.

Par conséquent, afin que vous sachiez comment sélectionner le kit Arduino qui vous convient, nous vous recommandons d’évaluer les paramètres suivants lors de ce choix:

• Quantité de pièces ou d’éléments : C’est l’aspect le plus important pour classer un pack Arduino comme le plus compétent de tous. Considérant que, si vous avez un grand nombre de pièces, cela vous permettra d’essayer de nombreuses formes de programmation et cela vous sera utile pour créer divers projets . De plus, il ne sera pas nécessaire d’ajouter des éléments supplémentaires.
• Les types de composants : Il est essentiel que le pack Arduino dispose des éléments les plus basiques pour obtenir un bon projet en conséquence. Que ce soit des résistances, des capteurs, connecteurs, commutateurs, LED, écran LCD, etc .
• Guides utilisateurs ou tutoriels : Pour réaliser des projets beaucoup plus facilement et rapidement, il est utile que le kit fournisse des tutoriels ou des manuels d’utilisation afin d’ utiliser les composants de la manière la plus pertinente et d’éviter les erreurs .
• Mallette pour ranger les pièces : Si le kit en question comporte une mallette ou une boîte pour ranger les éléments qui le composent, ce sera plus confortable. Depuis, en plus d’avoir tout bien organisé, vous pouvez le transporter sans trop d’effort .

Si vous avez des questions, laissez-les dans les commentaires, nous vous répondrons dans les plus brefs délais, et cela sera également d’une grande aide pour plus de membres de la communauté. Je vous remercie!
