Broches d’une carte Arduino Que sont-elles, à quoi servent-elles et quelles sont toutes les broches que nous trouvons sur une?

Un facteur clé de succès dans le travail avec une carte Arduino est de savoir exactement quelles broches elle possède . Donc, si vous voulez devenir un expert en électronique, vous devrez savoir en détail quels sont ces éléments .

C’est pourquoi nous avons préparé cet article. Vous saurez à quoi ils servent et quelles sont toutes les broches trouvées sur une carte Arduino . Nous vous montrerons en détail les principales fonctions de chacun.

Nous expliquerons également de quoi chacune des broches est responsable et quels sont tous les types que vous pouvez trouver. Check-out.

Quelles sont les broches sur une carte Arduino et à quoi servent ces composants?

Il ne faut pas oublier que la fonction d’une carte Arduino est de se connecter à d’autres matériels afin que ceux-ci , via un programme créé dans l’EDI , puissent effectuer certaines tâches, enregistrer des données, déplacer ou exécuter certaines commandes. Pour cette raison, il est nécessaire de monter ces appareils avec la carte . Beaucoup de ces éléments qui peuvent être assemblés avec la carte sont analogiques et beaucoup d’autres numériques .

Pour cette raison, il est nécessaire de trouver une variété de connecteurs dans un Arduino pour les utiliser dans la connexion avec le matériel. Ces connecteurs sont appelés sur les broches Arduino . Autrement dit, les broches sont des connecteurs (numériques et analogiques) d’une carte Arduino et qui sont responsables de différentes tâches. Parmi les plus importants figurent la connexion de la carte à du matériel externe, la fourniture de courant électrique et la mise à la terre du circuit.

Fonctions des broches De quoi sont responsables ces parties de ma carte Arduino?

Sur une carte Arduino, il y a des ports d’entrée et de sortie, à la fois numériques et analogiques (comme nous vous l’avons dit ci-dessus). Ceux – ci sont chargés de connecter les circuits entre la carte et d’autres éléments externes et d’obtenir des informations via des capteurs, de fonctionner comme des actionneurs et de convertir un signal analogique en numérique. Certains sont responsables de la connexion du circuit à la terre, tandis que d’autres peuvent fonctionner comme un support analogique en établissant des limites de tension.

Quant à la tension gérée par les broches, elle est comprise entre 0 et 5 volts . Il faut être prudent sur ce dernier point car il existe des cartes qui fonctionnent en 3.3V et pourraient brûler le MCU s’il est installé en 5V . Les broches sont divisées en groupes, dans lesquels elles ont une fonction spécifique établie par leur caractéristique principale. Selon le modèle de la carte Arduino, plus ou moins de broches seront trouvées au sein de ces groupes.

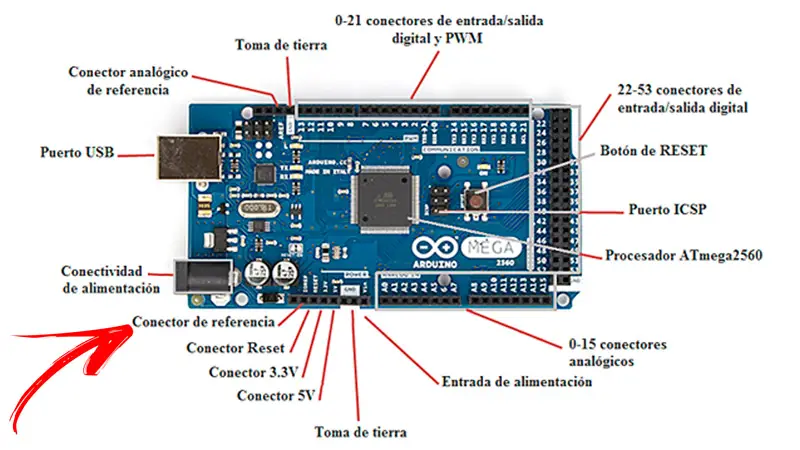

Quelles sont toutes les broches que nous trouvons sur une carte Arduino et de quoi chacune s’occupe-t-elle?

Les broches qui peuvent être trouvées sur une carte Arduino sont les suivantes:

GND

Son nom dérive de Ground . Ces broches sont responsables de la connexion du circuit électronique à la terre . Pour cela, ces GND doivent être montés avec les GND des autres appareils. Vous pouvez le faire au moyen de câbles ou de fils conducteurs.

5V

Vous pouvez trouver des broches sur une carte Arduino qui fournissent 5 volts de courant électrique pour se connecter à un autre circuit ou transférer directement le signal vers un régulateur de sortie. En d’autres termes, ils sont chargés de fournir le courant électrique au bus.

3,3 V

Comme les broches 5V, ces connecteurs fournissent une alimentation électrique, mais avec une puissance de 3,3 volts. C’est ce que nous vous avons dit ci-dessus, vous devez être prudent avec cela car vous pourriez graver le microcontrôleur et d’autres éléments de l’ Arduino.

A0, A1, A2, A3, A4 et A5

Ce sont des broches chargées de lire les signaux analogiques puis de les convertir en numérique. Ils peuvent lire une tension de 0 à 5 volts et avoir une résolution de 10 bits. Ils peuvent «comprendre» un grand nombre de signaux, à condition qu’ils soient dans la plage souhaitée.

Numérique

Vous pouvez trouver des broches sur une carte Arduino qui sont utilisées pour les entrées et les sorties de signaux numériques. Ils sont sérigraphiés avec des nombres allant de 0 à 13 et contrairement aux broches analogiques, ces broches ne peuvent capturer que 2 types de signaux, LOW et HIGH .

PWM

Au sein des broches numériques 3, 5, 6, 9, 10 et 11, le symbole ~ se retrouve en sérigraphie , ce qui indique qu’elles peuvent également agir en modulation de largeur d’impulsion. Par exemple, il est utilisé pour régler l’intensité d’éclairage qu’une LED peut avoir .

AREF

Ces broches servent de support analogique lorsque vous souhaitez définir une limite à un courant électrique externe.

Si vous avez des questions, laissez-les dans les commentaires, nous vous répondrons dans les plus brefs délais, et cela sera également d’une grande aide pour plus de membres de la communauté. Je vous remercie!
